Patch panel Solarix SX24-6-STP-BK je stíněný panel kategorie 6
(CAT6)
pro budování rozlehlých sítí se stíněnými (STP) kabely, který je
osazen 24 porty RJ45 a duální IDC svorkovnicí 110/Krone.
Tento panel bez problémů převyšuje požadavky definované v mezinárodních
standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 6 a třídu
vedení Class E, včetně všech nejnovějších dodatků.

CAT6 pracuje s šířkou pásma 250 MHz a umožní dosáhnout přenosové rychlosti
až 1 GB/s s garancí funkčnosti všech standardizovaných protokolů až po
1000BASE-TX.
Přestože je dnes možné vytvořit strukturovanou síť pomocí bezdrátové technologie, kabely jsou stále nejstabilnější a nejspolehlivější možností.

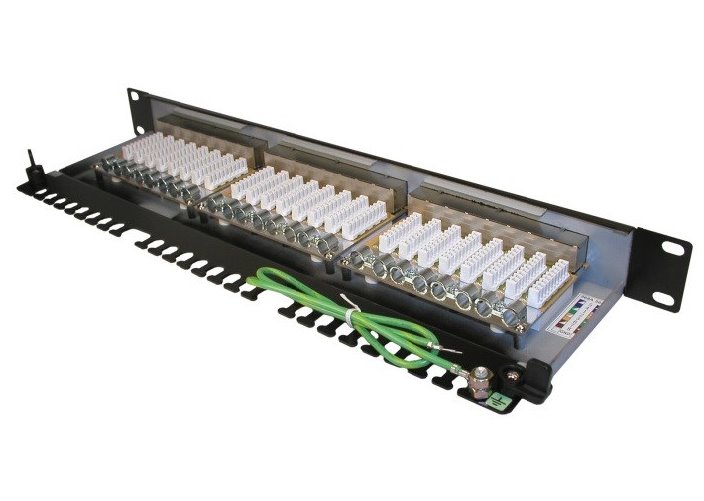

Panel je navrhnut tak, aby byl robustní a spolehlivý, poskytoval maximální
výkon a umožnil jednoduchou instalaci. Součástí těla panelu je vyvazovací
lišta pro pevné uchycení a přehledné uspořádání datového kabelu. Součástí patch panelu je
zemnící drát, který slouží k instalaci stíněné kabeláže.
Ten je možné využít k propojení stíněných vložených komponentů přímo se
zemněním rozvaděče.

Eliminace Alien Crosstalku

Alien Crosstalk je přeslech mezi páry kabelů v jednom
kabelovém svazku, který je ovlivněn vzdáleností jednotlivých kabelů,
frekvencí signálu i velikostí zkrutu. Čím je vyšší frekvence signálu, tím se
zvyšují hodnoty Alien Crosstalku. Stejně tak platí, že rušení je větší v
kabelových párech s menším zkrutem a vůbec nejhorší rušení signálu probíhá v
párech se stejným zkrutem. Odstup šumu, přeslechy a útlum jsou však u kategorie 6
výrazně nižší než u
kategorie 5E.

Podpora PoE

Velkou výhodou je podpora PoE, tedy možnost napájení
pomocí Ethernetu, které výrazně sníží vynaložený čas pro instalaci i náklady
na provoz. Technologie Power of Ethernet vám umožní, aby 1 ethernetový kabel současně
přenášel elektřinu i data. Díky tomuto řešení ušetříte zásuvky i napájecí kabely, kdy stačí
zapojit pouze 1 datový konektor namísto 2
konektorů. PoE tak zajistí zálohované napájení i při výpadku napájecí sítě v okolí přístroje – centrální zdroj PoE je obvykle napájen
ze zdroje nepřerušovaného napájení (UPS).

Velikost 1U

Panel s velikostí
1U
je vhodný pro montáž do 19palcových datových rozvaděčů. Patch panel tak skvěle poslouží správci sítě
k použití spojovacích a směrovacích obvodů pro monitorování, propojení a
testování obvodů flexibilním způsobem nebo k připojení jednotlivých
uživatelů do aktivních zařízení, jako jsou switche nebo telefonní ústředny.
Maximální vzdálenost pro instalaci trvalých spojů je 90 m, ke kterým máte k
dispozici dalších 10 m pro libovolné zakončení propojovacích kabelů.

Označení pomocí barev a čísel

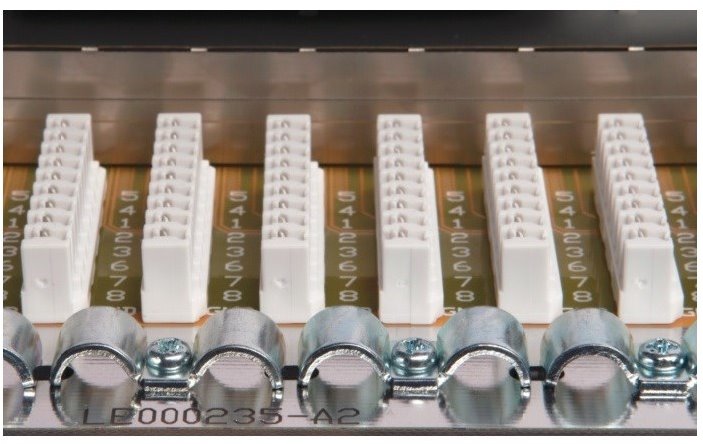

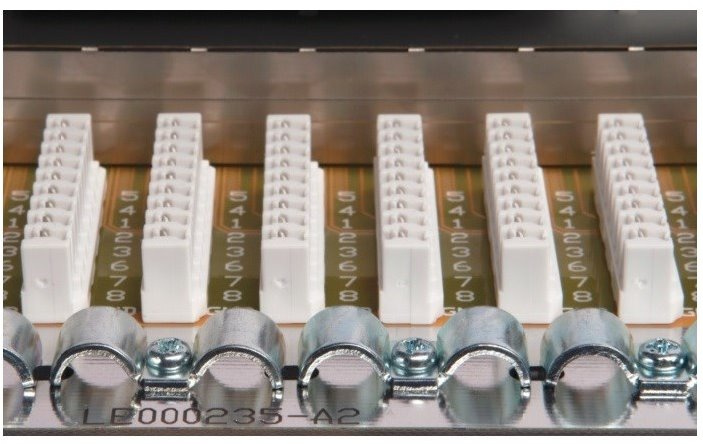

Kontakty jsou na svorkovnici odlišeny barvami a čísly podle typu zapojení
a standardů T568A
a T568B. Liché číslo označuje vždy polobarevný vodič a sudé plně barevný.
Díky barevnému a číselnému značení jednotlivých vodičů přímo na desce
plošných spojů rapidně zvýší přehlednost kabelového managementu,
čímž se výrazně minimalizuje riziko špatného zapojení.

Hlavní přednosti

• Patch panel Solarix SX24-6-STP-BK vám ulehčí organizaci a práci s kabely


• Panel s velikostí 1U je vhodný pro montáž do 19palcových datových
  rozvaděčů


• Skvělé řešení při budování rozlehlých sítí s STP kabely


• Na zadní straně jsou háčky pro lepší kabelový management


• Součástí těla panelu je vyvazovací lišta pro pevné uchycení a přehledné uspořádání datového kabelu


• Podpora PoE – sníží vynaložený čas pro instalaci i náklady na provoz
  a zajistí zálohované napájení i při výpadku napájecí sítě


• Panel je osazen 24 porty RJ45 a duální IDC svorkovnicí 110/Krone


• Kontakty jsou barevně odlišeny podle typu zapojení a standardu
  (T568A či T568B)


• Kontakty mají krytí 50 μin zlata a 100 μin niklu – minimální
  životnost portu 1000 zapojení/odpojení


• Panel pracuje s šírkou pásma 250 MHz a umožní dosáhnout až 1GB/s
  přenosové rychlosti


• Solarix SX24-6.STP-BK bez problémů splňuje standard 6/Class E

Specifikace

• Značka: Solarix


• Model: SX24-6-STP-BK


• Určení: patch panel


• Způsob montáže: 482,6 mm (19 palců)


• Velikost racku: 1U

Výkon

• Kategorie: CAT6


• Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX


• Počet portů: 24x RJ45


• Pracovní frekvence: 250 MHz


• Stínění: Ano


• Podpora PoE: Ano


• Vyvazovací lišta: Ano


• Min. životnost portu: 1000 zapojení/odpojení


• Materiál nekovových částí: FR plast podle UL94-0


• Krytí kontaktů: 50 μin zlata a 100 μin niklu


• Velikost vodiče: AWG 26 - 22


• Svorkovnice: Krone 8p8c


• Min. životnost svorkovnice: 200 zařezání


• Zařezávací nože: slitina bronzu, P, Sn a Pb

Fyzické vlastnosti

• Skladovací teplota: -40 až 70°C


• Provozní teplota: -10 až 60°C


• Max. provozní vlhkost: 93%


• Barva: černá


• Hmotnost: 2,036 kg


• Rozměry (Š x V x H): 48,4 x 4,4 x 13,7 cm


• Hmotnost balení: 2,086 kg


• Rozměry balení (Š x V x H): 51 x 7,5 x 15 cm

Obsah balení

1. 1x STP Patch panel Solarix SX24-6-STP-BK
