Nové řešení z produkce renomovaného českého výrobce JIROUS - dvoupolarizační panelovou anténu umožňující duplexní datové přenosy.

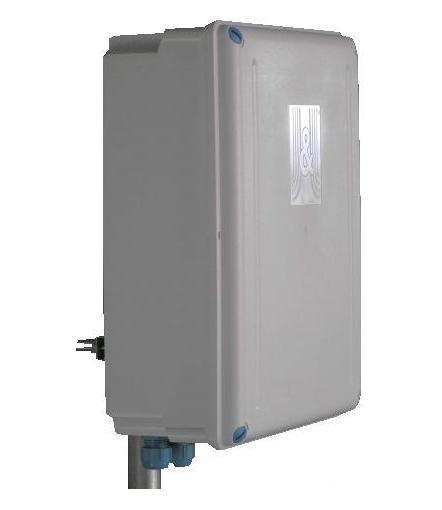

GentleBox JC-320 je 20dB úzce směrová anténa integrovaná v outdoor boxu pro venkovní montáž s libovolným aktivním prvkem.

Integrovaná 5GHz anténa s binomickým rozložením amplitudy pro optimální potlačení rušení, dodávka včetně kabelové průchodky,
distančních šroubků pro uchycení boardu a polohovacího držáku na stožár/konzoli a integrovaného pigtailu s MMCX konektorem.

Integrovaná přepěťová ochrana je tvořena strukturou plošného spoje vlastní antény a je založena na principu stejnosměrného zkratování
antény tak, aby se naindukované přepětí nedostalo na střední vodič koaxiálního konektoru.
Ochrana je efektivní v případě běžně generovaných atmosférických poruch, nikoliv v případě přímého či blízkého zásahu bleskem.

Použití:
• GentleBOX JC-320 je vhodný pro duplexní spoje i MIMO
• GentleBOX JC-320 obsahuje integrovanou dvoupolarizační 5GHz anténu s binomickým rozložením amplitudy pro optimální potlačení postranních laloků a s přepěťovou ochranou.
• GentleBOX JC-320 je optimální řešení pro vzdálenější klienty v pásmu 5GHz.
• GentleBOX JC-320 je optimální řešení pro přístupový 5GHz.
• GentleBOX je kompletní a ideální venkovní box pro AP, RouterBOARD a další elektroniku.
• S GentleBOXem zapomeňte na rozměřování a vrtání! Vše je připraveno.
• S GentleBOXem zapomeňte na shánění kabelových průchodek a montážního materiálu! Vše je přibaleno. Potřebujete jen 1 plochý, 2 křížové šroubováky (PH1 a PH2) a maticový klíč č.13.
• S GentleBOXem už žádné protáčení kabelových průchodek při dotahování a povolování kabelů - prolisy zajišťují průchodky proti otáčení.
• V GentleBOXu jsou připraveny drážky a otvory pro snadnou montáž RouterBOARD, nebo jiné elektroniky včetně šroubů a plastových sloupků.
• Zjednodušená montáž RB711, RB433, RB800, ALIX2, ALIX3, Compex, Wispstation, viz obrázky
• Dosažitelné vzdálenosti si vypočtěte v sekci výpočty

Technické parametry:
• Frekvenční rozsah 4,9 - 6,1 GHz
• Zisk 5,45-5,85 GHz 20 dBi ±0,5
• PSV 1,8
• Vyzařovací úhel -3dB H rovina 10°- 11° / V rovina 18°- 20°
• Předozadní poměr ? 35 dB
• Polarizace duální H a V
• Konektor na kabelu MMCX
• Izolace mezi konektory ? 43 dB
• Materiál UV stabilizovaný plast ABS, Polyamid
• Montáž na stožár o 27 - 74 mm
• Předlisované otvory pro celkem 8 kabelových průchodek (4x Pg11,4x M20)
• Vnější rozměry 326 x 326 x 113 mm
• Vnitřní rozměry 309 x 309 x 88 mm
• Instalace: dodávka včetně polohovacího držáku (elevace +/- 20°) na stožár/konzoli o průměru 27-74mm
• Výstupy: 8 předlisovaných otvorů pro průchodky (4x PG11, 4x M20)

Součástí dodávky:
Neztratné bajonetové "šrouby" pro snadné uzavření GentleBOXu. - 4 ks
Speciální držák na stožár o 27 - 74 mm. - 1 ks
Kabelová průchodka M20 pro kabely o 4 - 10 mm, extra modrá kvalita. - 1 ks
Šrouby pro uchycení elektroniky + plastové distanční sloupky. - 8 + 8 ks
