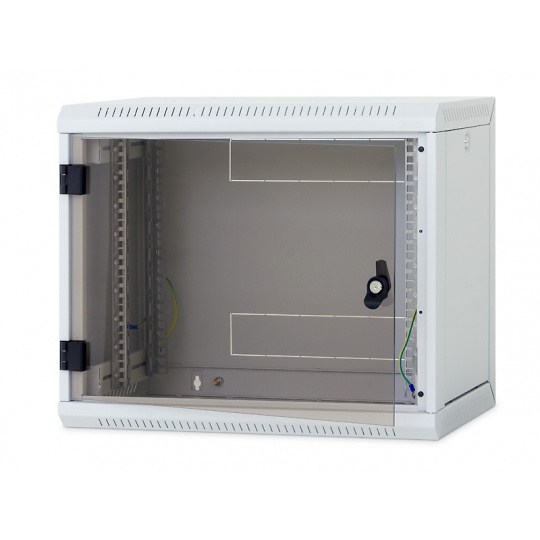

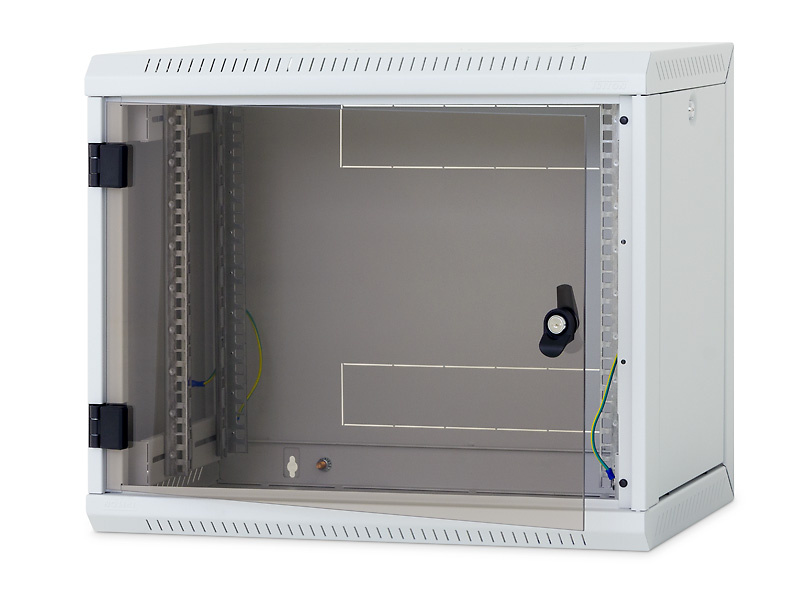

Nástěnný rozvaděč TRITON RUA-15-AS4-CAX-A1
Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi.
IP30, nosnost 30 kg.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

Vysoká pevnost konstrukce
Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče a nosnost 30 kg.

Flexibilní otevírání dveří
Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.

Zámek na dveřích
Umožňuje snadný a rychlý přístup do rozvaděče.

Nastavitelné vertikální lišty
Dva páry 19“ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Vylamovací záslepky
V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je plastový rámeček a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Dveře
Dveře rozvaděče jsou standardně celoskleněné, ale na požádání mohou být i celoplechové nebo s perforací.

Odnímatelné bočnice
Odnímatelné bočnice umožňují snadný přístup k nainstalovaným zařízením z boční strany. Ke skeletu jsou uchyceny zámky, ve standardní verzi se stejným klíčem jako má zámek předních dveří.

Ventilace
RUA má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RUA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

Příbaly:
Klíč
*přední dveře 2x
Vrut 6x50
*4x
Podložka 6,6
*4x
Hmoždinka 10
*4x
Plovoucí matice M6
*8x
Protiprachová záslepka
*1x
Šroub M6x10
*8x
Plastová podložka
*8x
Rámeček plastový 300x70mm
*1ks

Materiál:
*Bezpečnostní kalené sklo tl. 4 mm
*Ocelový plech

* 19“ jednodílný nástěnný rozvaděč s krytím IP 30
* Odnímatelné bočnice uzamčené zámky
* Rozvaděč se věší přímo na zeď.
* Součástí rozvaděče jsou čtyři posuvné vertikální lišty.
Konstrukce rozvaděče:
* Svařovaný skelet s odnímatelnými bočnicemi zajištěnými zámky
* Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.
* Dovolené zatížení jednotlivých dveří je max. 10 kg.
* Minimální tloušťka povrchové úpravy je 65 µm.
* Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
* Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
* Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
* Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
* Ve spodní a horní stěně rozvaděče jsou otvory pro montáž ventilátorů kryté vylamovacími záslepkami.

Podmínky provozu
Provozní prostředí:
* Kancelářské
* Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
Nutné chránit před:
* mechanickým poškozením
* nesprávnou manipulací
* jiným použitím, než ke kterému je rozvaděč určen
Nesprávná manipulace je zejména:
* přetěžování (překročení maximální doporučené nosnosti)
* instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
* zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče
* Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
* Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
* V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Ochrana prostředí
* Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Osvědčení a Shoda
* Tento výrobek je certifikován ITI TÜV, certifikát číslo 01.446.747/10/07/02/0 ze dne 25. 3. 2010 a plně odpovídá ČSN EN 62208, ČSN EN 731401+Z1 a Z2, ČSN EN 730035.
