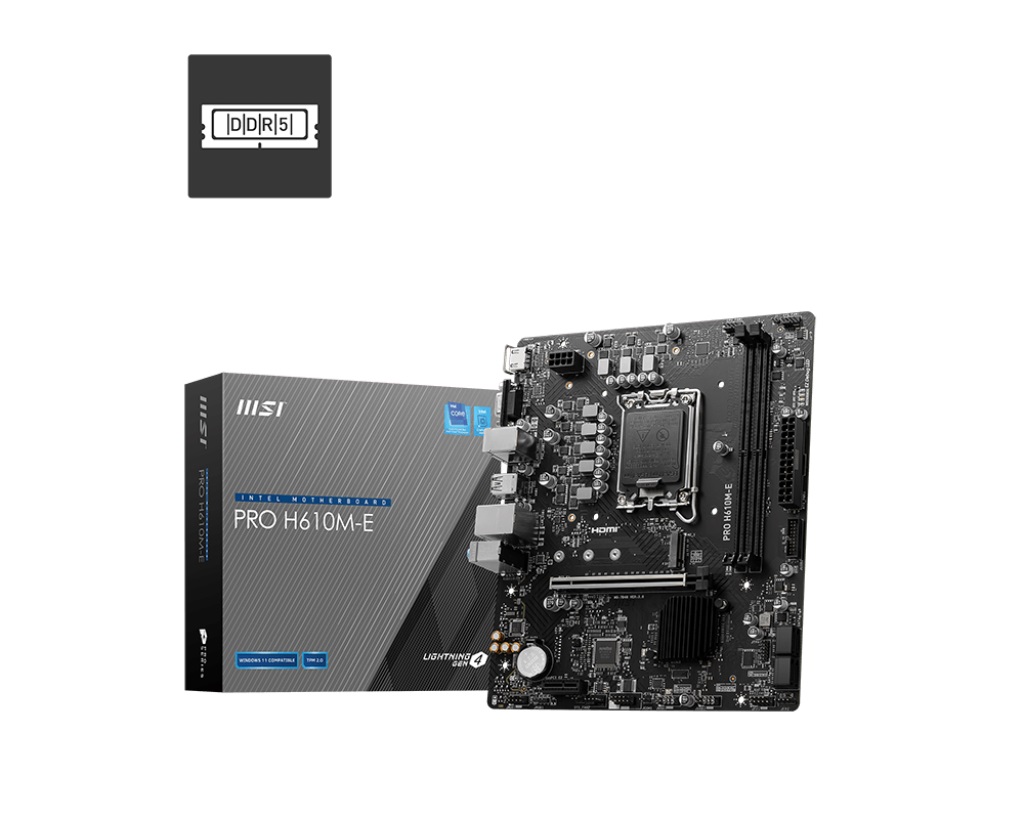

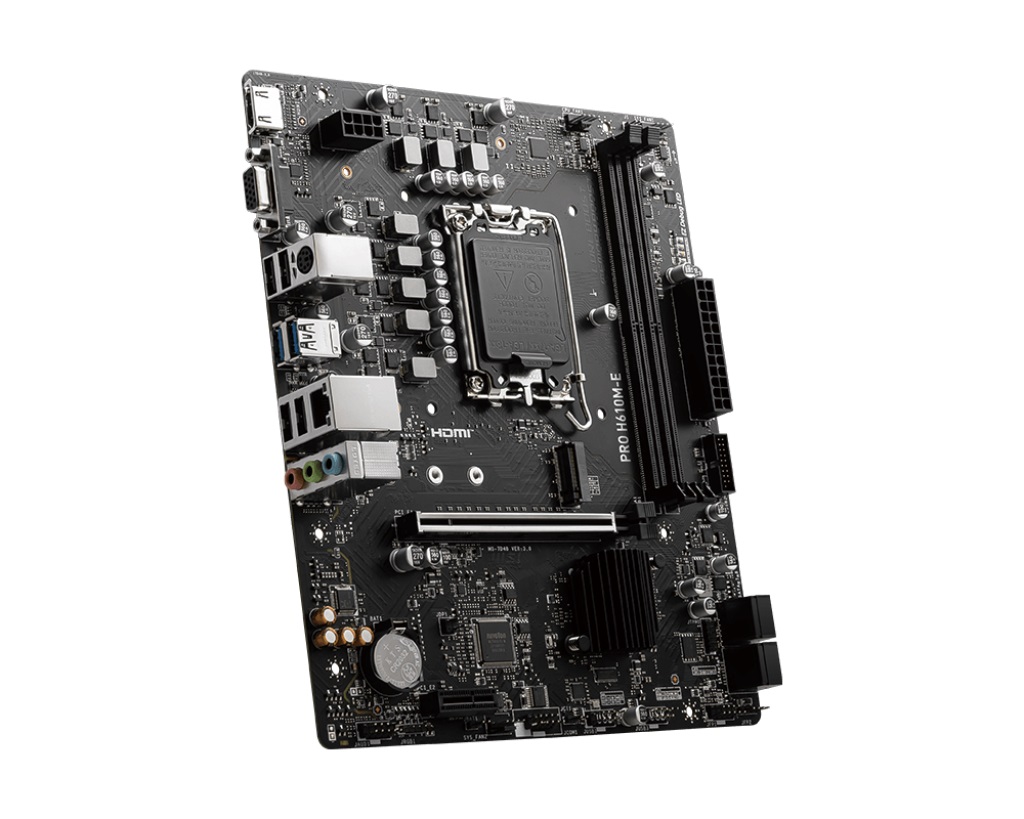

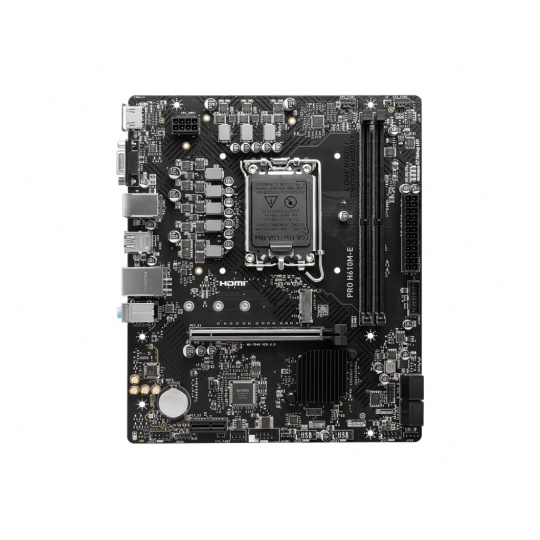

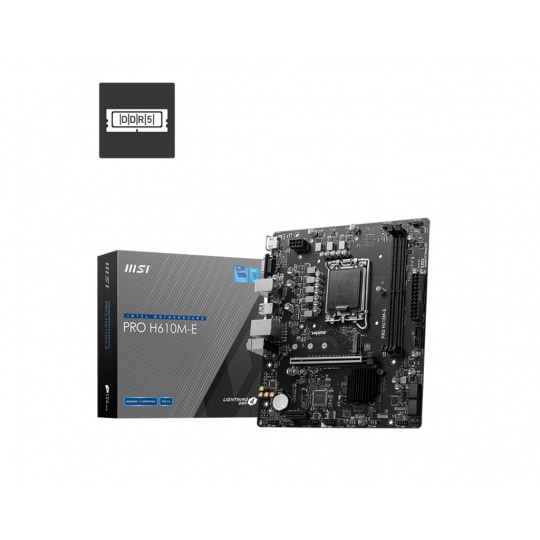

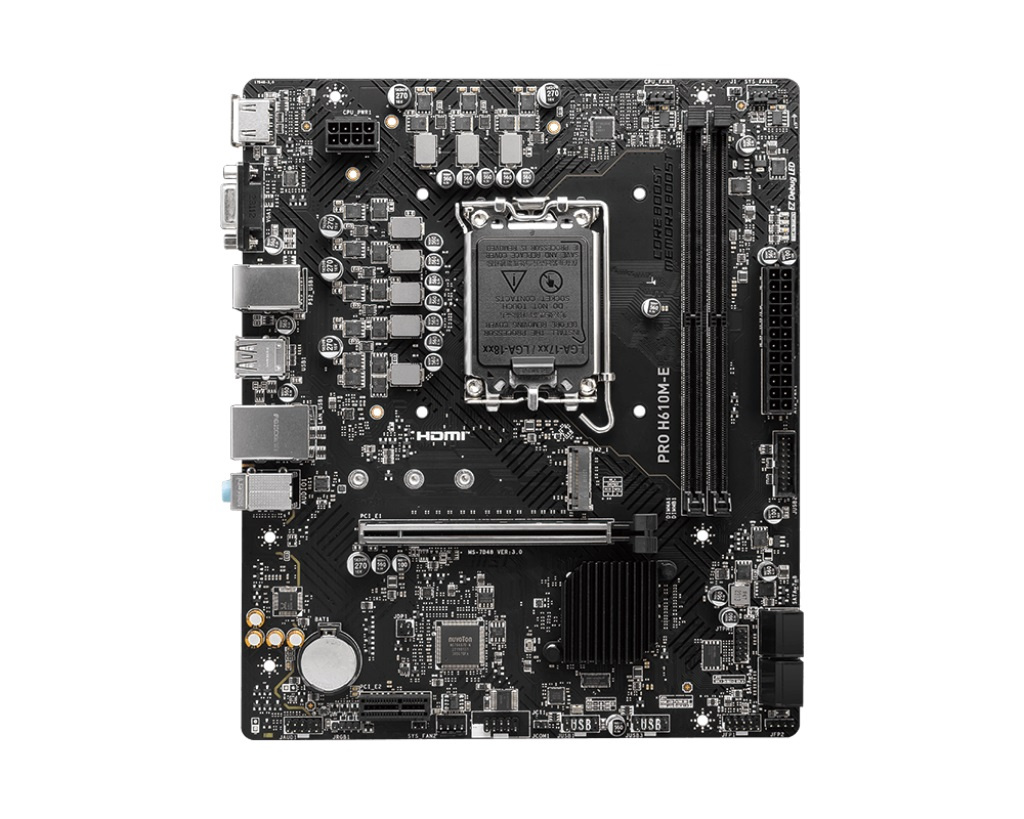

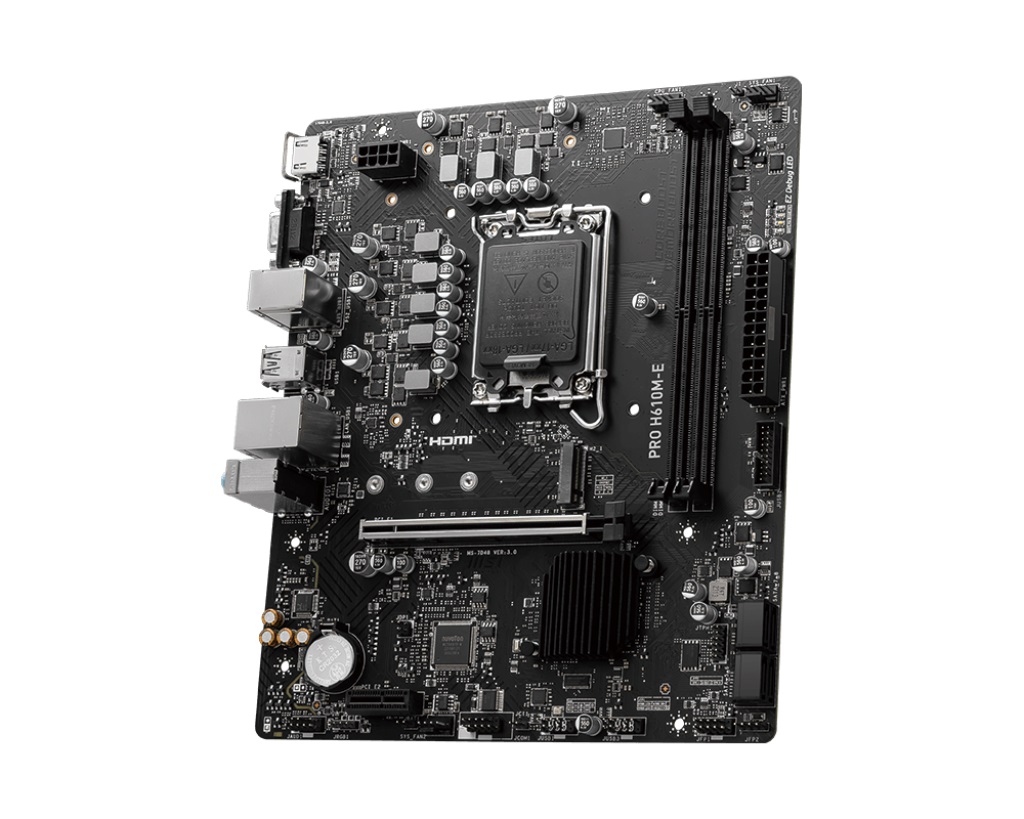

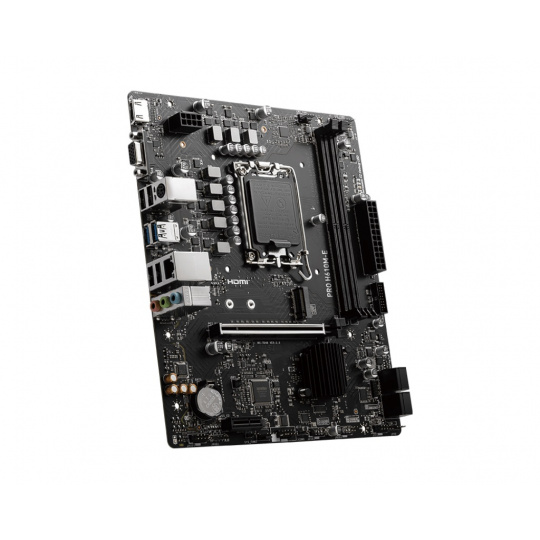

MSI PRO H610M-E/LGA 1700/mATX

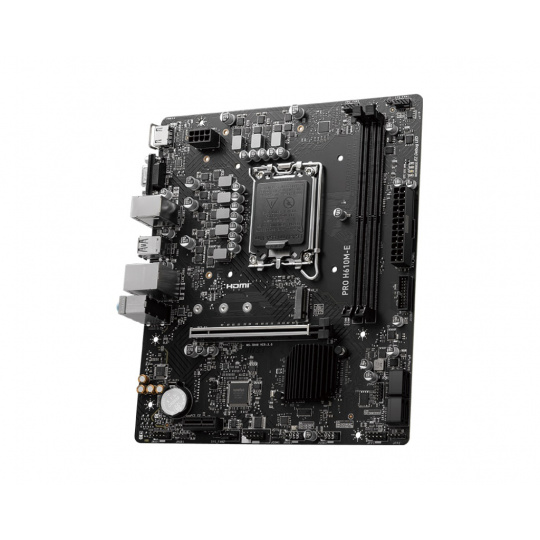

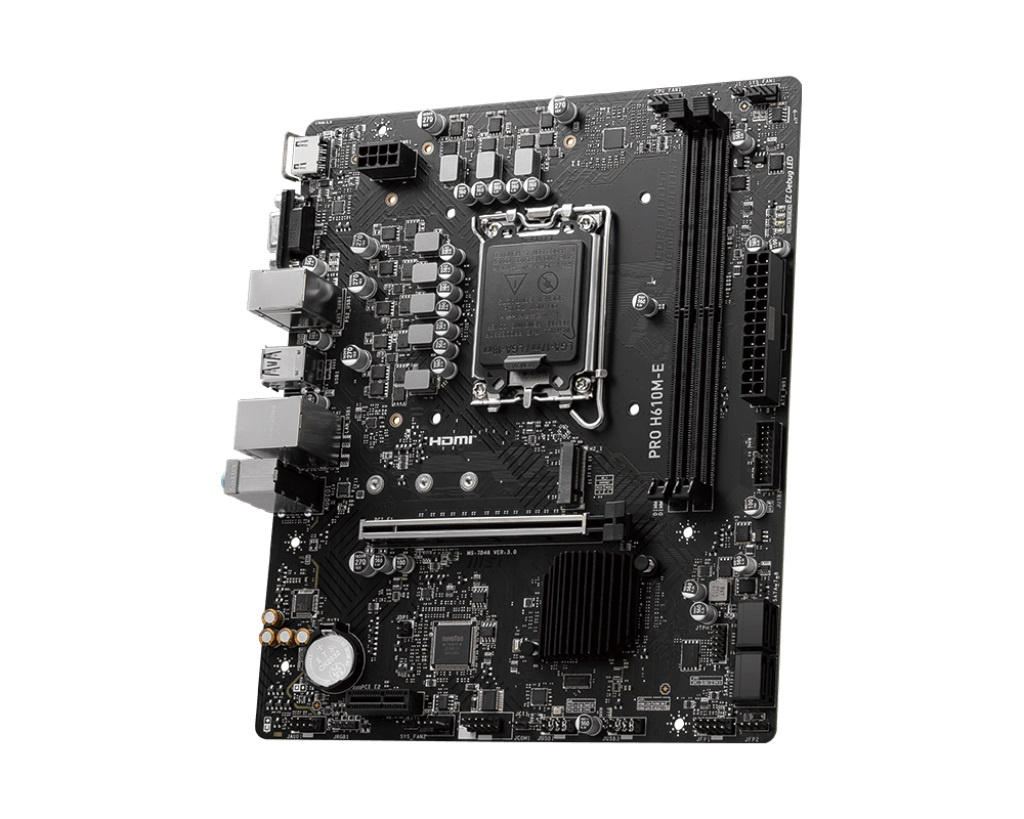

MSI PRO H610M-E
Chipset: Intel® H610
Rozměrový formát: mATX (236,16x200mm)
Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 2x paměťový slot DDR5, podpora až 96GB, DDR5 5600MT/s (JEDEC & POR)
* dvoukanálová architektura paměti
* XMP 3.0 OC
Grafické porty:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)
* 1x HDMI™ 1.4 s HDR
* 1x VGA
Zvuková karta: kodek Realtek® ALC897 7.1kanálový zvuk s vysokým rozlišením
Ethernet: Realtek® RTL8111H GbE LAN
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 1x PCIe x16 (podporuje až PCIe 4.0 x16)
* 1x PCIe x1 (podporuje PCIe 3.0 x1)
Úložný prostor:
celkem podporuje 1 slot M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280/2260/2242 - podpora PCIe 3.0 x4
* 4x port SATA 6Gb/s
USB:
Zadní USB (celkem 6 portů)
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0
Přední USB (celkem 6 portů)
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0

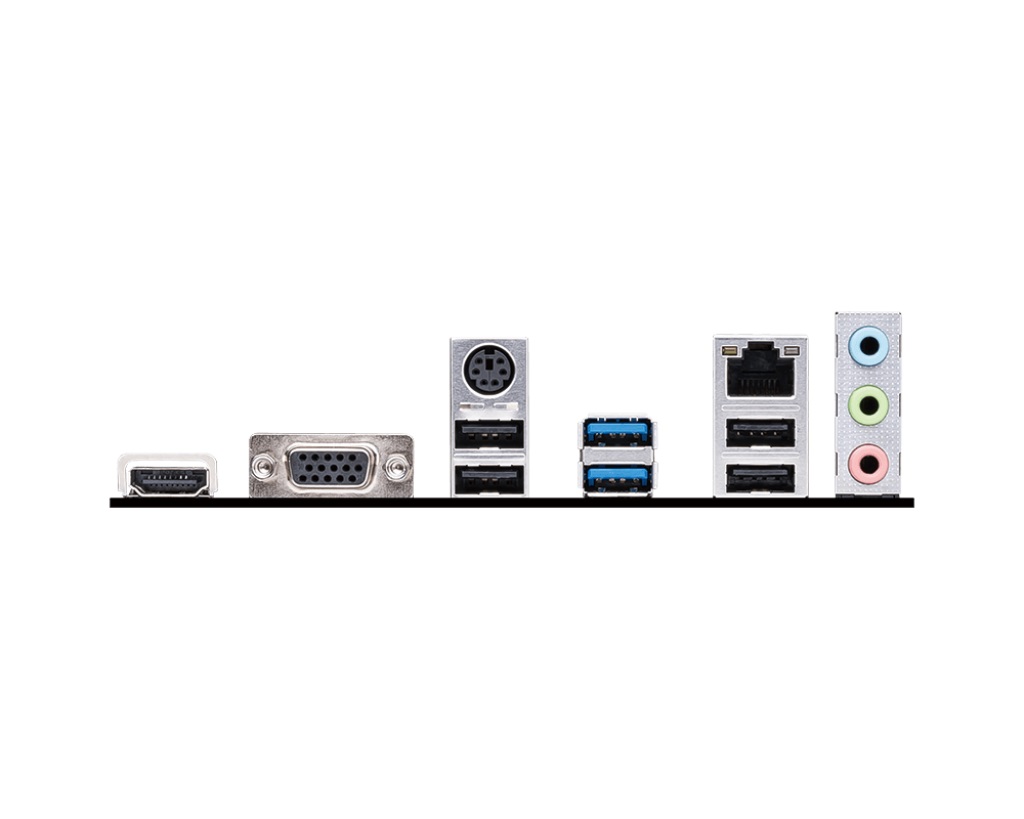

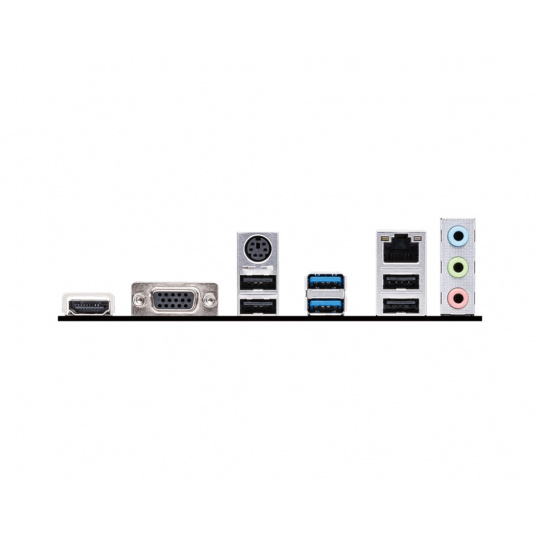

Porty na zadním panelu:
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0
* 1x HDMI®
* 1x VGA
* 1x RJ-45
* 1x PS/2 pro klávesnici a myš
* 3x audio jack
Interní porty:
Napájení
* 1x napájecí konektor (ATX_PWR)
* 1x napájecí konektor (CPU_PWR)
Související s ventilátorem a chlazením
* 1x ventilátor CPU
* 2x systémový ventilátor
Související s úložištěm
* 4x SATA 6Gb/s konektor
* 1x slot M.2 (M-Key)
USB
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0
Osvětlení LED
* 1x RGB LED connector(JRGB)
* 4x EZ Debug LED
Ostatní
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Front Audio (JAUD)
* 1x Com Port (JCOM)
* 1x TPM pin header (Support TPM 2.0)
Příslušenství:
* SATA 6Gb/s kabel
* I/O záslepka
* šroub M.2 - set
* uživatelská příručka
Odkaz na stránku výrobce: https://www.msi.com/Motherboard/PRO-H610M-E
Chipset: Intel® H610
Rozměrový formát: mATX (236,16x200mm)
Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 2x paměťový slot DDR5, podpora až 96GB, DDR5 5600MT/s (JEDEC & POR)
* dvoukanálová architektura paměti
* XMP 3.0 OC
Grafické porty:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)
* 1x HDMI™ 1.4 s HDR
* 1x VGA
Zvuková karta: kodek Realtek® ALC897 7.1kanálový zvuk s vysokým rozlišením
Ethernet: Realtek® RTL8111H GbE LAN
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 1x PCIe x16 (podporuje až PCIe 4.0 x16)
* 1x PCIe x1 (podporuje PCIe 3.0 x1)
Úložný prostor:
celkem podporuje 1 slot M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280/2260/2242 - podpora PCIe 3.0 x4
* 4x port SATA 6Gb/s
USB:
Zadní USB (celkem 6 portů)
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0
Přední USB (celkem 6 portů)
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0
Porty na zadním panelu:
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0
* 1x HDMI®
* 1x VGA
* 1x RJ-45
* 1x PS/2 pro klávesnici a myš
* 3x audio jack
Interní porty:
Napájení
* 1x napájecí konektor (ATX_PWR)
* 1x napájecí konektor (CPU_PWR)
Související s ventilátorem a chlazením
* 1x ventilátor CPU
* 2x systémový ventilátor
Související s úložištěm
* 4x SATA 6Gb/s konektor
* 1x slot M.2 (M-Key)
USB
* 2x USB 3.2 Gen1 typu A
* 4x USB 2.0
Osvětlení LED
* 1x RGB LED connector(JRGB)
* 4x EZ Debug LED
Ostatní
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Front Audio (JAUD)
* 1x Com Port (JCOM)
* 1x TPM pin header (Support TPM 2.0)
Příslušenství:
* SATA 6Gb/s kabel
* I/O záslepka
* šroub M.2 - set
* uživatelská příručka
Odkaz na stránku výrobce: https://www.msi.com/Motherboard/PRO-H610M-E
ParametryPorovnání
Konektor HDMI
ano
Výstup VGA
Ano
Výstup DVI
Ne
Bluetooth
Ne
Výrobce chipsetu
Intel
Chipset
H610
Patice
LGA 1700
Velikost základní desky
mikro ATX
Podpora pro paměti typu
DDR5
Počet paměťových slotů
2
Maximální velikost pamětí
96
Maximální frekvence pamětí
5600
XMP
Ano
Počet konektorů SATA 3GB/s
0
Počet konektorů SATA 6GB/s
4
Počet slotů M.2
1
Počet slotů PCIe x16
1
Počet slotů PCI
0
Počet slotů PCIe x1
1
COM port (interní)
Ano
LPT port (interní)
Ne
ThunderBolt (interní)
Ne
Počet USB 2.0 (externí)
4
Počet USB 3.x (externí)
2
Počet USB Typ C (externí)
0
COM port (externí)
Ne
LPT port (externí)
Ne
VGA
Ano
DVI
Ne
HDMI
Ano
DisplayPort / miniDisplayPort
Ne
WiFi
Ne
BlueTooth
Ne
Typ síťové karty
Realtek
Počet LAN výstupů
1x LAN konektor
TPM
Ano
Podpora pro paměti typu ECC
Ne
Podpora generace CPU
12. 13. a 14. gen. Intel
USB Typ C (interní)
0
Wi-Fi
Ne
RGB LED Header
Ano
Rychlost LAN
1Gb/s
Model
MSI PRO H610M-E
Počet LAN portů
1x
PCIe 4.0 x16
Ano
M.2 v režimu PCIe 3.0 x4
Ano
