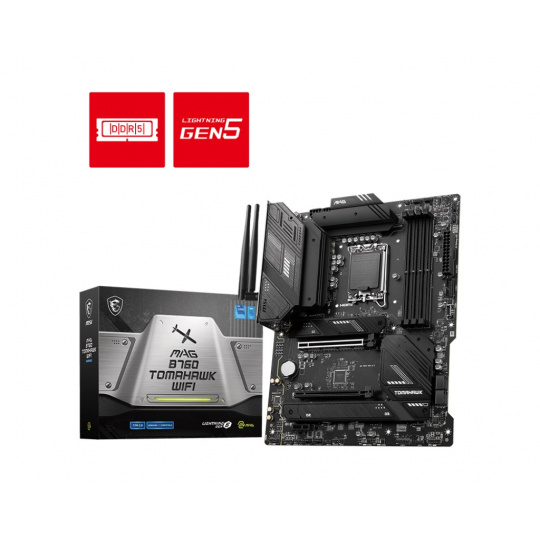

MSI MAG B760 TOMAHAWK WIFI/LGA 1700/ATX

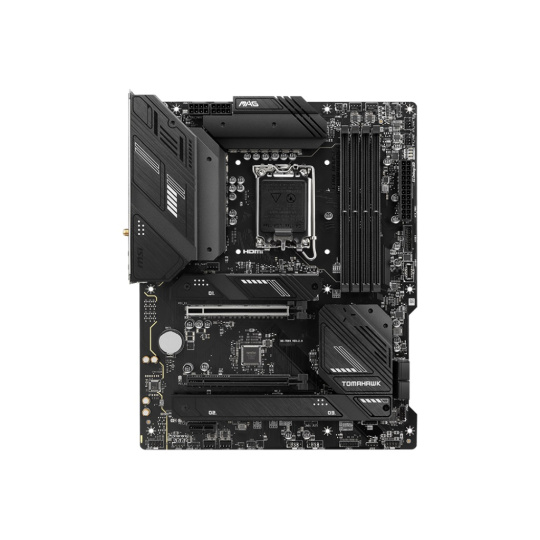

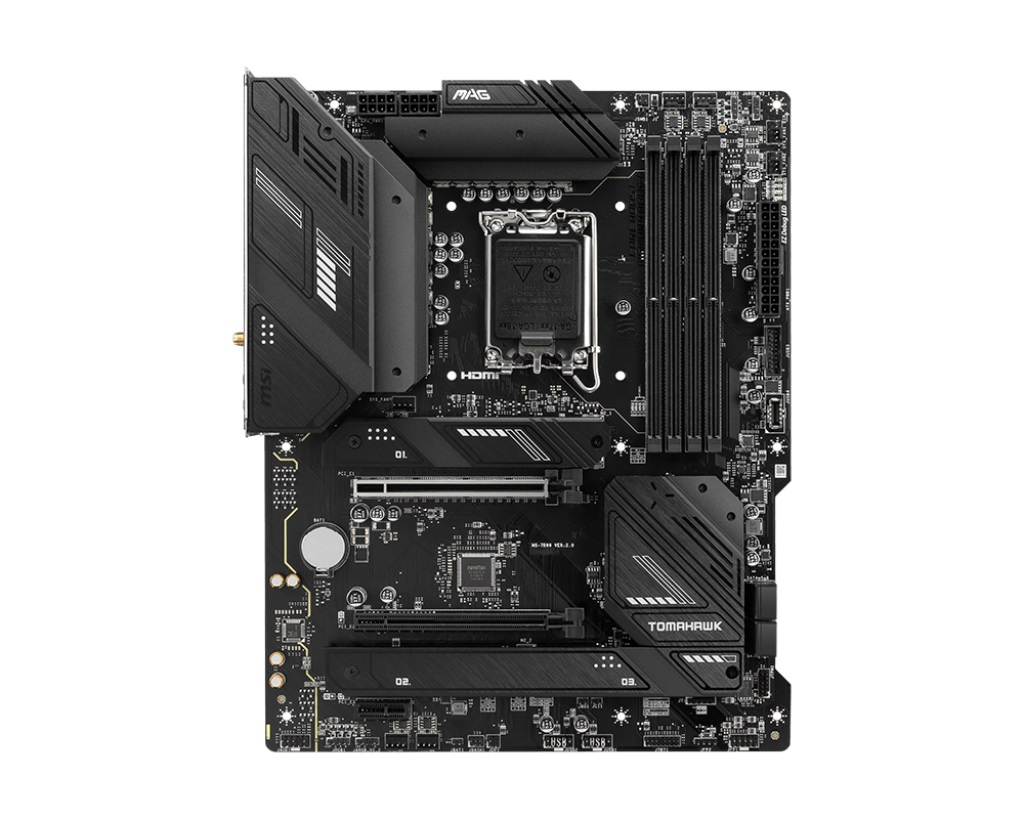

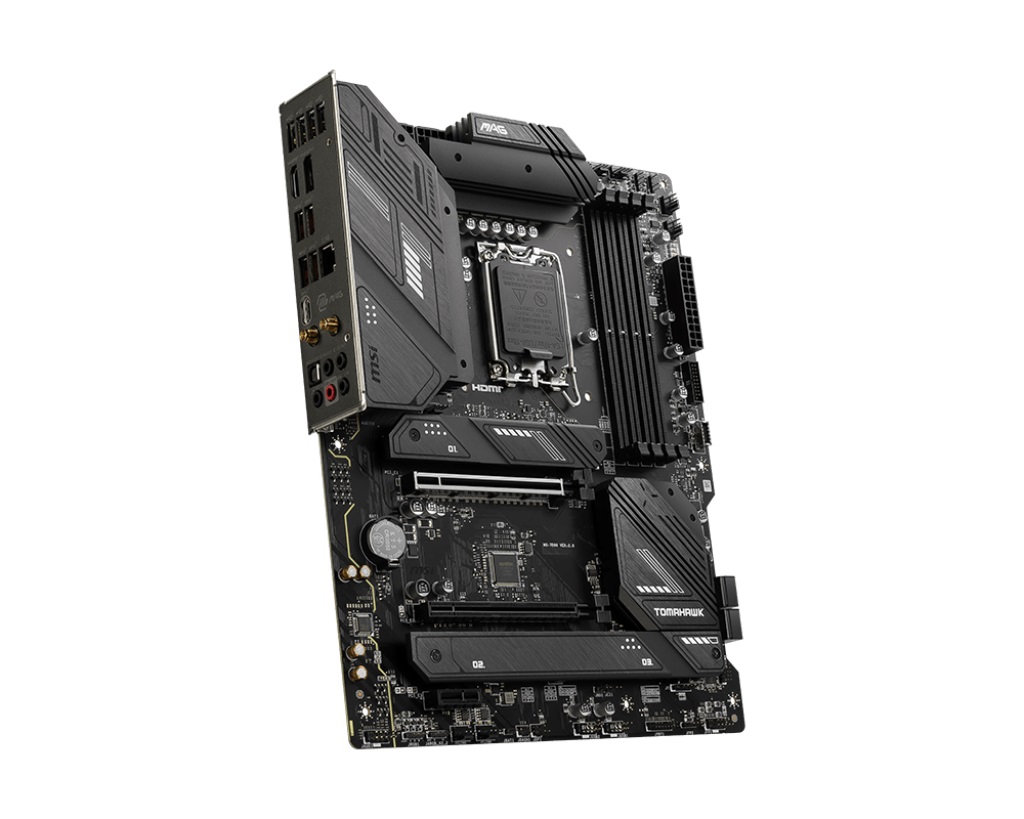

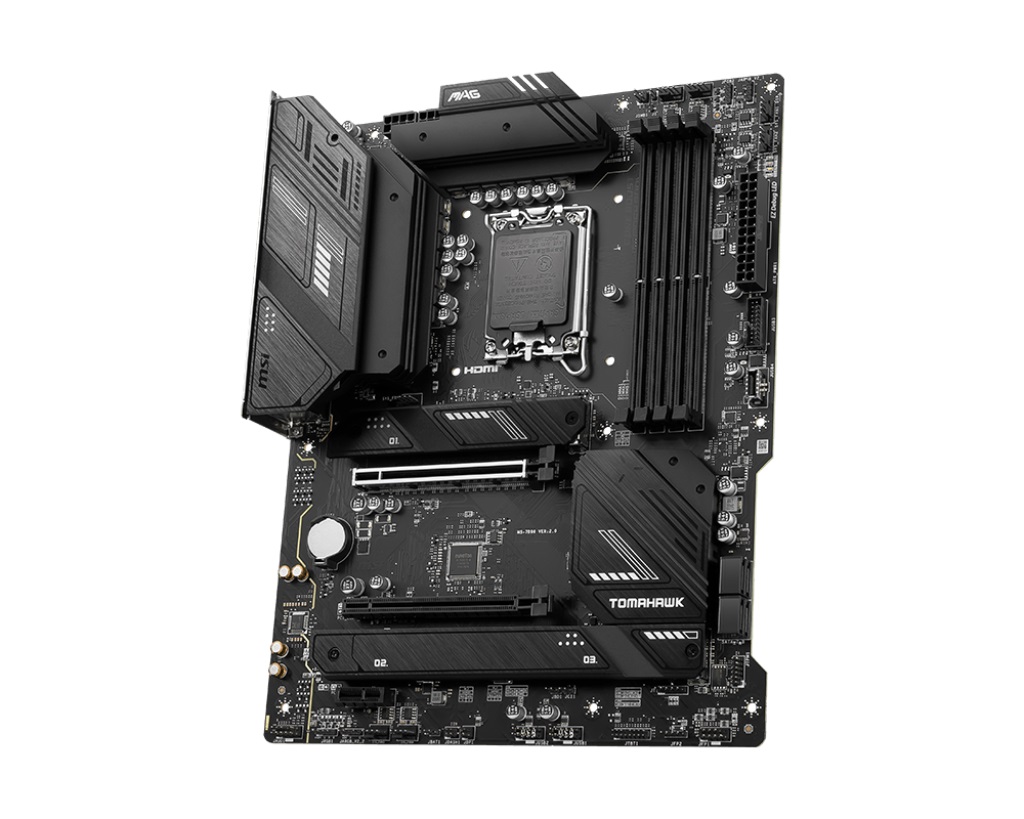

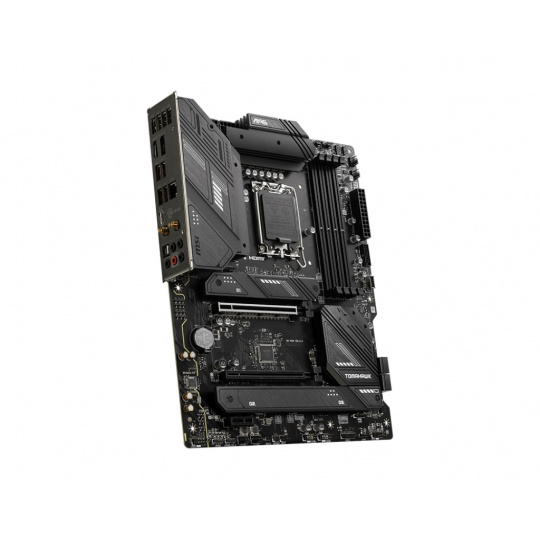

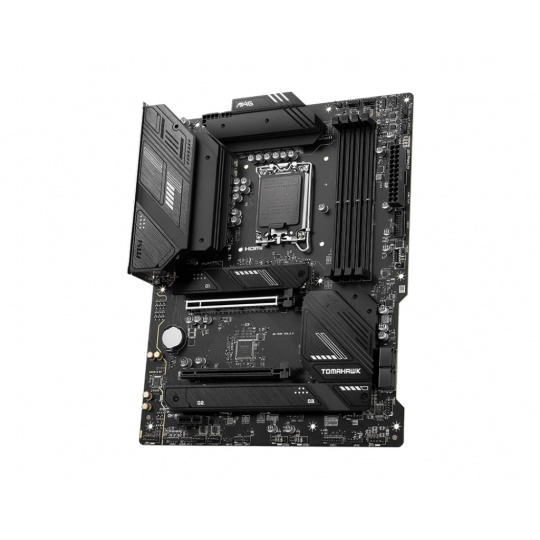

MSI MAG B760 TOMAHAWK WIFI
Chipset: Intel® B760
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x paměťový slot DDR5, podpora až 128GB, 7000+(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x HDMI™ 2.1
* 1x DisplayPort 1.4
Zvuková karta: 7.1-Channel USB High Performance Audio, kodek Realtek® ALC897
Ethernet: Realtek® 2,5Gbps LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® 5.3
Rozšiřující sloty:
* 2x PCI-E x16 (podporuje x16/x4)
* 1x PCI-E x1
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2_1, M key, typ 22110/2280/2260/2242 - podpora PCIe 4.0 x4
* 1x M.2_2, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4
* 1x M.2_3, M key, typ 2280/2260/2242 - podpora SATA a PCIe 4.0 x4
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 9 portů)
* 1x USB 3.2 Gen 2x2 Typ-C
* 4x USB 3.2 Gen 2
* 4x USB 2.0
Přední USB (celkem 7 portů)
* 1x USB typ-C header - podpora USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

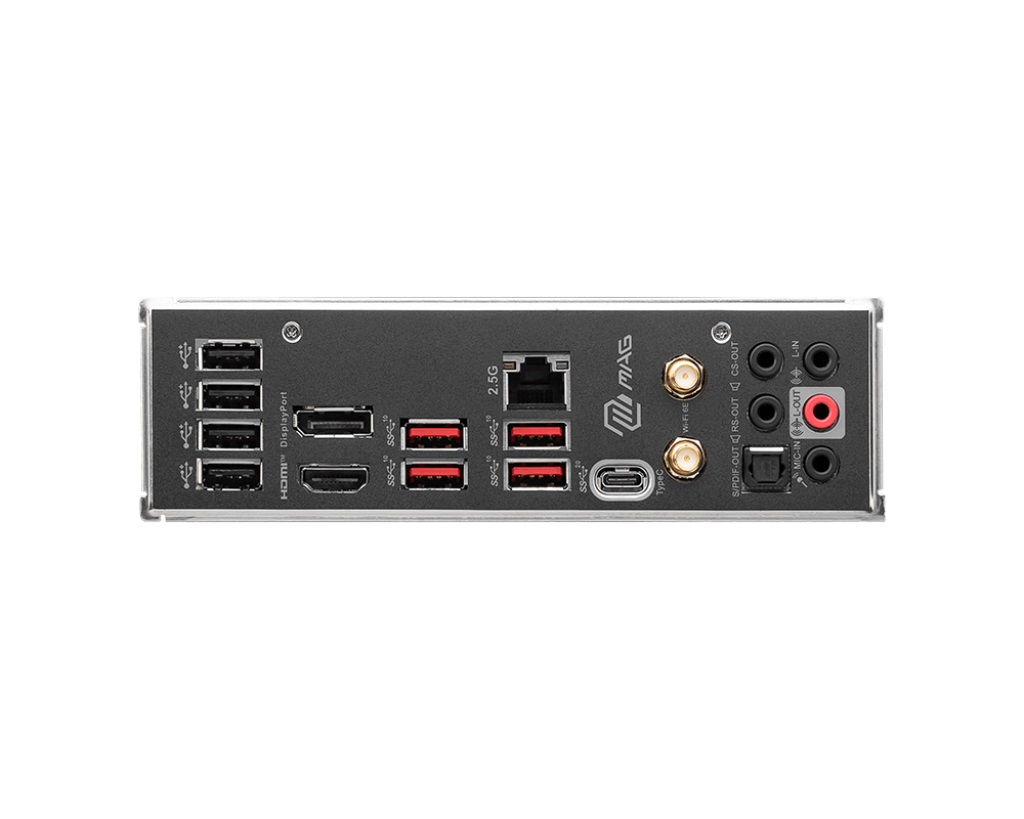

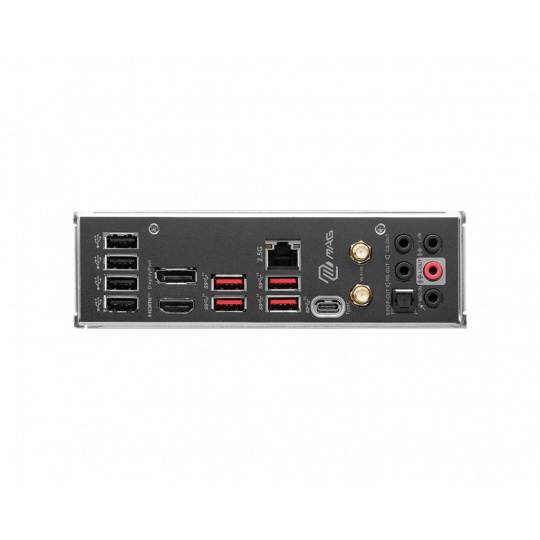

Porty na zadním panelu:
* 1x USB 3.2 Gen 2x2 Typ-C
* 4x USB 3.2 Gen 2
* 4x USB 2.0
* 1x HDMI™ 2.1
* 1x DisplayPort 1.4
* 1x RJ-45
* 1x Wi-Fi/Bluetooth modul
* 5x audio jack
* 1x optický S/PDIF Out
Interní porty:
Napájení
* 1x napájecí konektor (ATX_PWR)
* 2x napájecí konektor (CPU_PWR)
Související s ventilátorem a chlazením
* 1x CPU Fan
* 1x Pump Fan
* 5x System Fan
Související s úložištěm
* 4x SATA 6Gb/s konektor
* 3x slot M.2 (M-Key)
USB
* 1x USB typ-C header - podpora USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Osvětlení LED
* 2x adresovatelný V2 RGB LED konektor (JARGB_V2)
* 2x RGB LED konektor (JRGB)
* 4x EZ Debug LED
Ostatní
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Front Audio (JAUD)
* 1x konektor TBT (JTBT, podpora RTD3)
* 1x Tuning Controller connector (JDASH)
* 1x TPM pin header (podpora TPM 2.0)
Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MAG-B760-TOMAHAWK-WIFI
Chipset: Intel® B760
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x paměťový slot DDR5, podpora až 128GB, 7000+(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(JEDEC)/5400(JEDEC)/5200(JEDEC)/5000(JEDEC)/4800(JEDEC)
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x HDMI™ 2.1
* 1x DisplayPort 1.4
Zvuková karta: 7.1-Channel USB High Performance Audio, kodek Realtek® ALC897
Ethernet: Realtek® 2,5Gbps LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E + Bluetooth® 5.3
Rozšiřující sloty:
* 2x PCI-E x16 (podporuje x16/x4)
* 1x PCI-E x1
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2_1, M key, typ 22110/2280/2260/2242 - podpora PCIe 4.0 x4
* 1x M.2_2, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4
* 1x M.2_3, M key, typ 2280/2260/2242 - podpora SATA a PCIe 4.0 x4
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 9 portů)
* 1x USB 3.2 Gen 2x2 Typ-C
* 4x USB 3.2 Gen 2
* 4x USB 2.0
Přední USB (celkem 7 portů)
* 1x USB typ-C header - podpora USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Porty na zadním panelu:
* 1x USB 3.2 Gen 2x2 Typ-C
* 4x USB 3.2 Gen 2
* 4x USB 2.0
* 1x HDMI™ 2.1
* 1x DisplayPort 1.4
* 1x RJ-45
* 1x Wi-Fi/Bluetooth modul
* 5x audio jack
* 1x optický S/PDIF Out
Interní porty:
Napájení
* 1x napájecí konektor (ATX_PWR)
* 2x napájecí konektor (CPU_PWR)
Související s ventilátorem a chlazením
* 1x CPU Fan
* 1x Pump Fan
* 5x System Fan
Související s úložištěm
* 4x SATA 6Gb/s konektor
* 3x slot M.2 (M-Key)
USB
* 1x USB typ-C header - podpora USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Osvětlení LED
* 2x adresovatelný V2 RGB LED konektor (JARGB_V2)
* 2x RGB LED konektor (JRGB)
* 4x EZ Debug LED
Ostatní
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Front Audio (JAUD)
* 1x konektor TBT (JTBT, podpora RTD3)
* 1x Tuning Controller connector (JDASH)
* 1x TPM pin header (podpora TPM 2.0)
Odkaz na stránku výrobce: https://www.msi.com/Motherboard/MAG-B760-TOMAHAWK-WIFI
ParametryPorovnání
Konektor HDMI
ano
Výstup VGA
Ne
Výstup DVI
Ne
Bluetooth
Ano
Herní provedení
Ano
Výrobce chipsetu
Intel
Chipset
B760
Patice
LGA 1700
Velikost základní desky
ATX
Podpora pro paměti typu
DDR5
Počet paměťových slotů
4
Maximální velikost pamětí
128
Maximální frekvence pamětí
7000
XMP
Ano
Počet konektorů SATA 3GB/s
0
Počet konektorů SATA 6GB/s
4
Počet slotů M.2
3
eSATA
Ne
Počet slotů PCIe x16
2
Počet slotů PCIe x1
1
COM port (interní)
Ne
LPT port (interní)
Ne
ThunderBolt (interní)
Ne
Počet USB 2.0 (externí)
4
Počet USB 3.x (externí)
4
Počet USB Typ C (externí)
1
COM port (externí)
Ne
LPT port (externí)
Ne
VGA
Ne
DVI
Ne
HDMI
Ano
DisplayPort / miniDisplayPort
Ano
WiFi
Ano
BlueTooth
Ano
Typ síťové karty
Realtek
Počet LAN výstupů
1x LAN konektor
Podpora generace CPU
12. a 13. gen. Intel
Bezdrátové připojení
Bluetooth
USB Typ C (interní)
1
Wi-Fi
Ano
SPDIF OUT
Ano
RGB LED Header
Ano
Rychlost LAN
2,5Gb/s
Model
MSI MAG B760 TOMAHAWK WIFI
Počet LAN portů
1x
M.2 v režimu PCIe 4.0 x4
Ano
