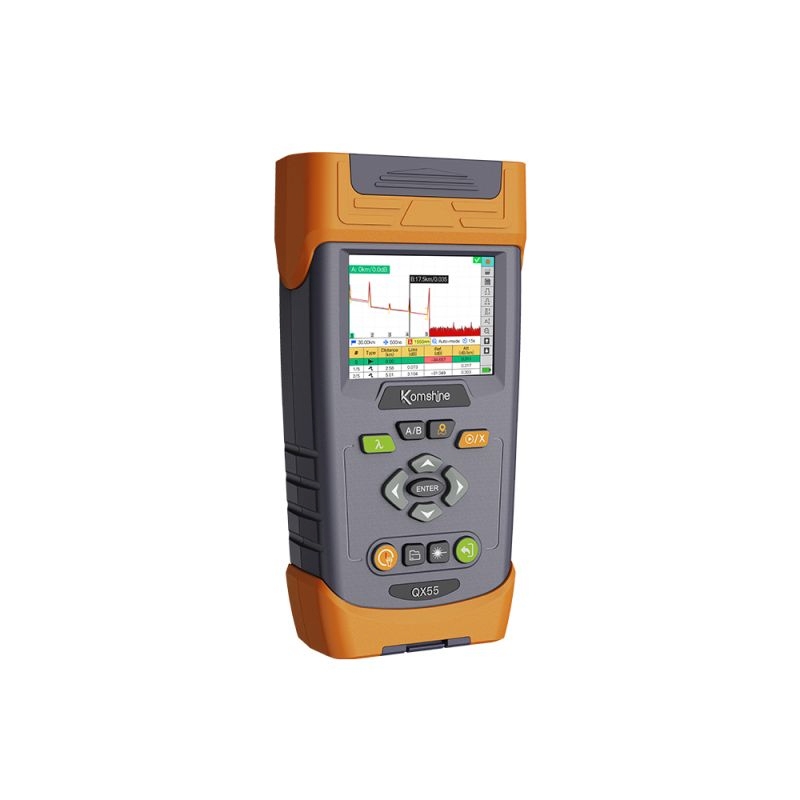

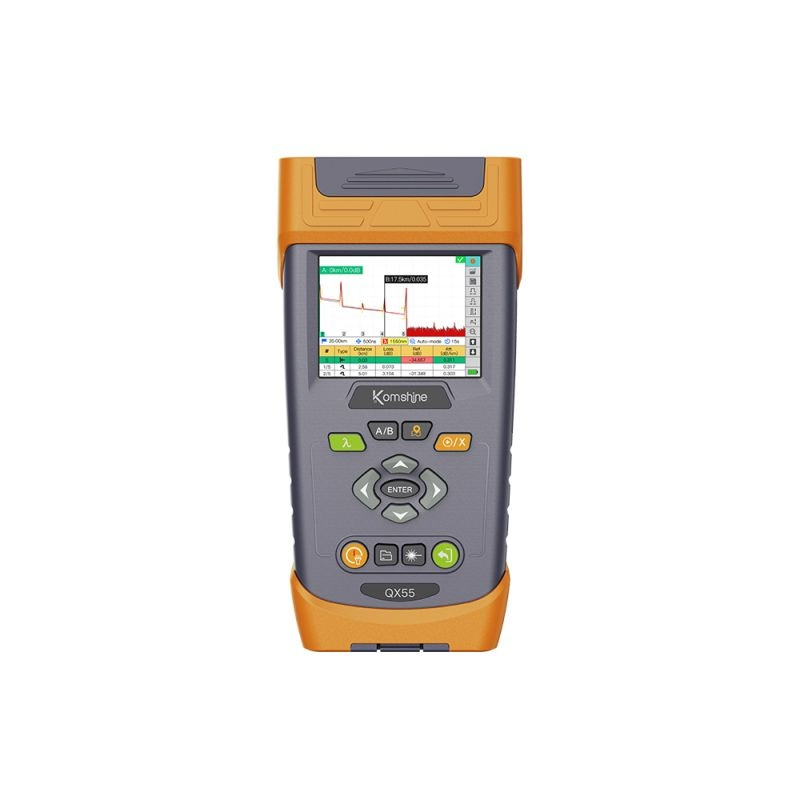

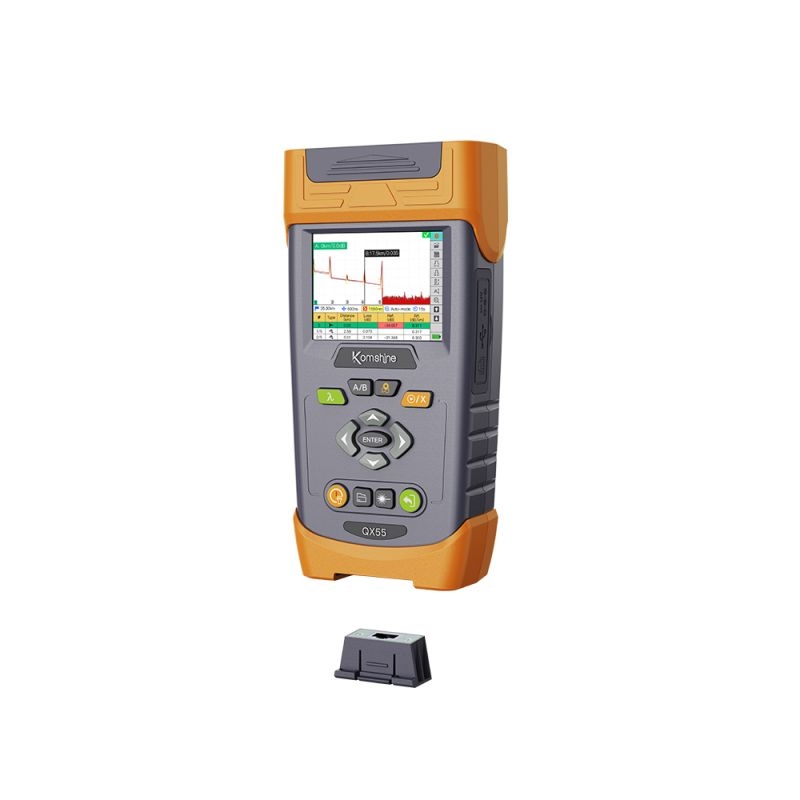

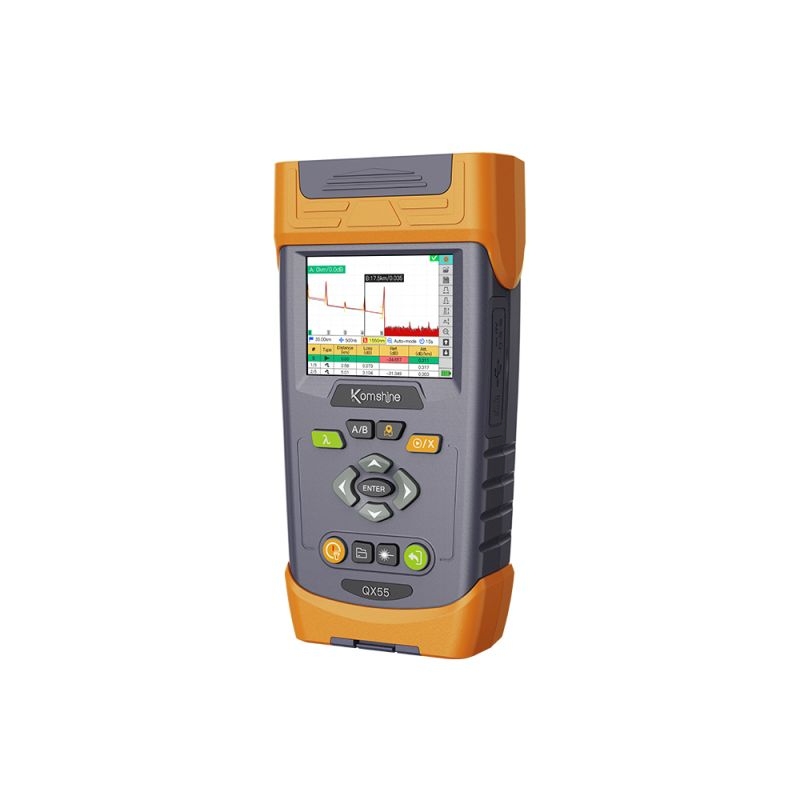

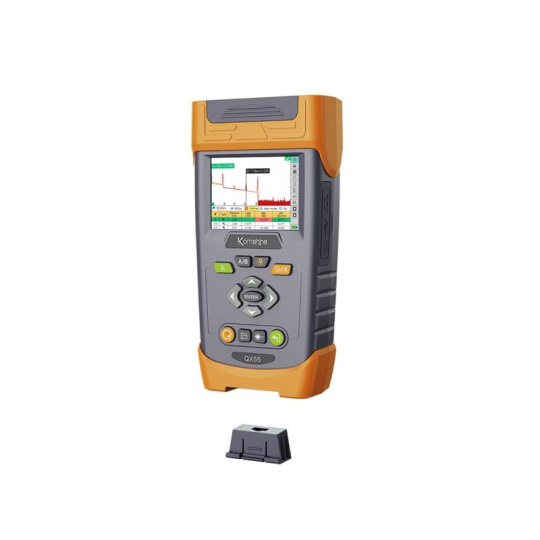

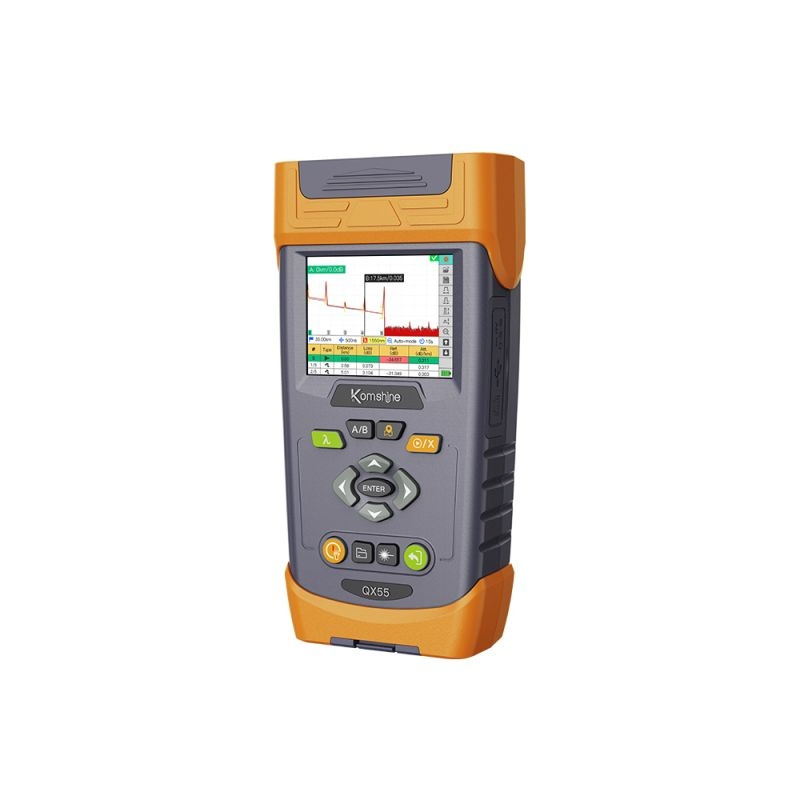

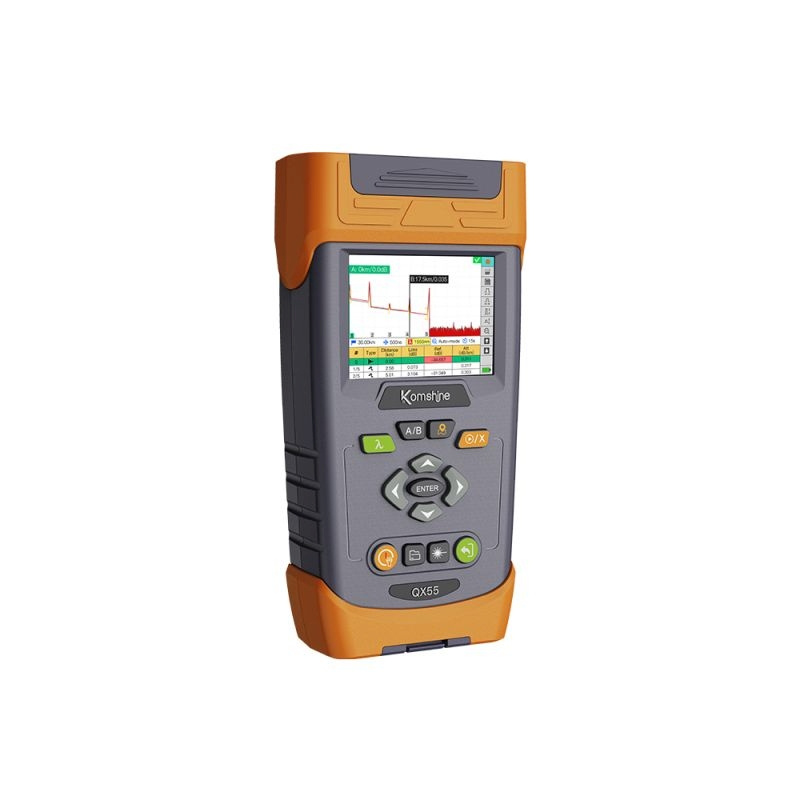

KOMSHINE • QX55-P • PON mini OTDR QX55
OTDR KOMSHINE QX55-P je určen pro testování SM a PON optických tras na vlnových délkách 1310/1550/1625 nm.

Tento multifunkční nástroj obsahuje v jednom přístroji 5 nástrojů pro testování.
*OTDR
*Power Meter
*Stabilizovaný zdroj světla
*Visual Fault locator
*Ethernet tester

Vlastnosti:
*Testování páteřních sítí
*Testování přístupových sítí
*Testování FTTx/PON přes splittery
*Kompaktní, robustní, lehké
*Nový design uživatelského rozhraní
*Dynamický rozsah 32dB
*1m Event dead zone

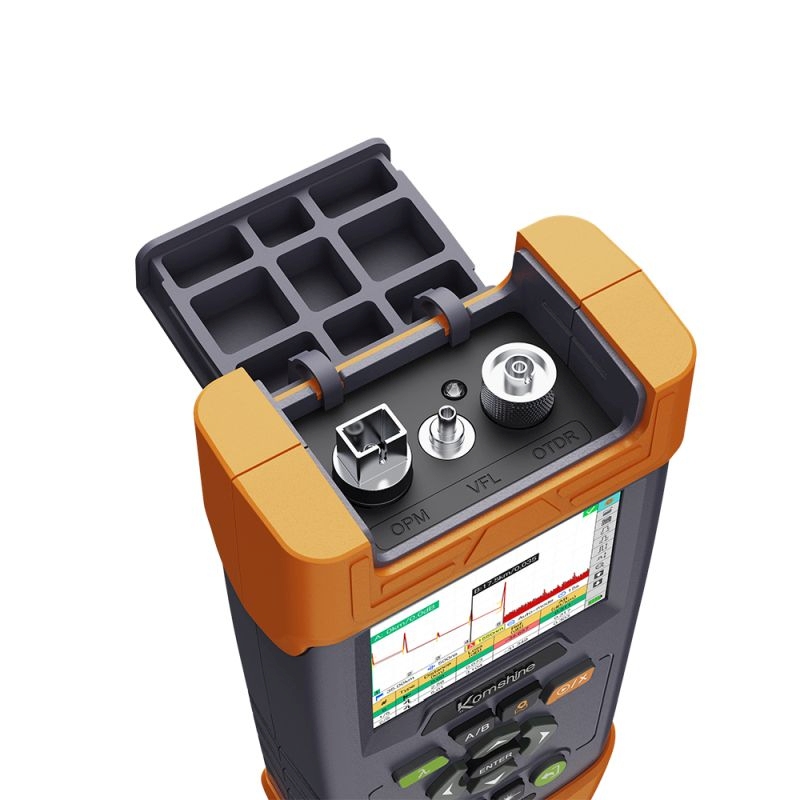

*Integrovaný OPM, SLS, VFL,RJ45
*Funkce posouzení vyhověl/nevyhověl
*Simultánní testování 2 vlnových délek

Čtyři režimy testování
Test v reálném čase
Monitoruje informace o trase, ale neanalyzuje informace i událostech.
Průměrový test
Měření s pevným časem, výsledky a informace o událostech budou analyzovány po měření.
Inteligentní automatika
Vhodné pro začátečníky
Manuální expertní mód
Zvolte manuální režim pro pokročilé testování

Vlnová délka (nm) SM 1310/1550/1625 nm (integrovaný filtr)
Dynamický rozsah (dB) 32/30

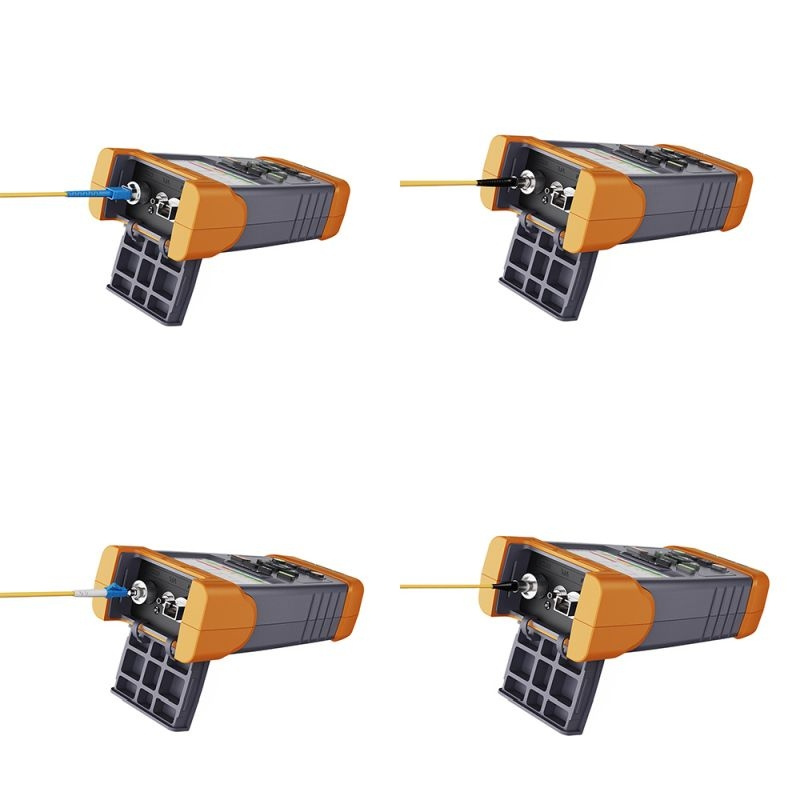

Počet optických rozhraní 1
Applicable fiber SM (ITU-T G.652)
Rozsah vzdáleností (km) 0.5,1,2,5,10,20,35,50,75,100,150,200
Délka pulsu (ns) 5,10,20,50,100,200,500,1000,2000,10000,20000
Event dead zone*1 (m) 1
Útlumová zóna*2 (m) 3,5
Počet vzorkovacích bodů Max. 80 000
Rozlišení vzorku Min.0.04m
Přesnost měření vzdálenosti ±(0.75 m + Measurement distance × 2 × 10-5 + Sampling resolution)
Přesnost měření útlumu ±0.03 dB/dB
Přesnost měření zpětného odrazu: ±2 dB
