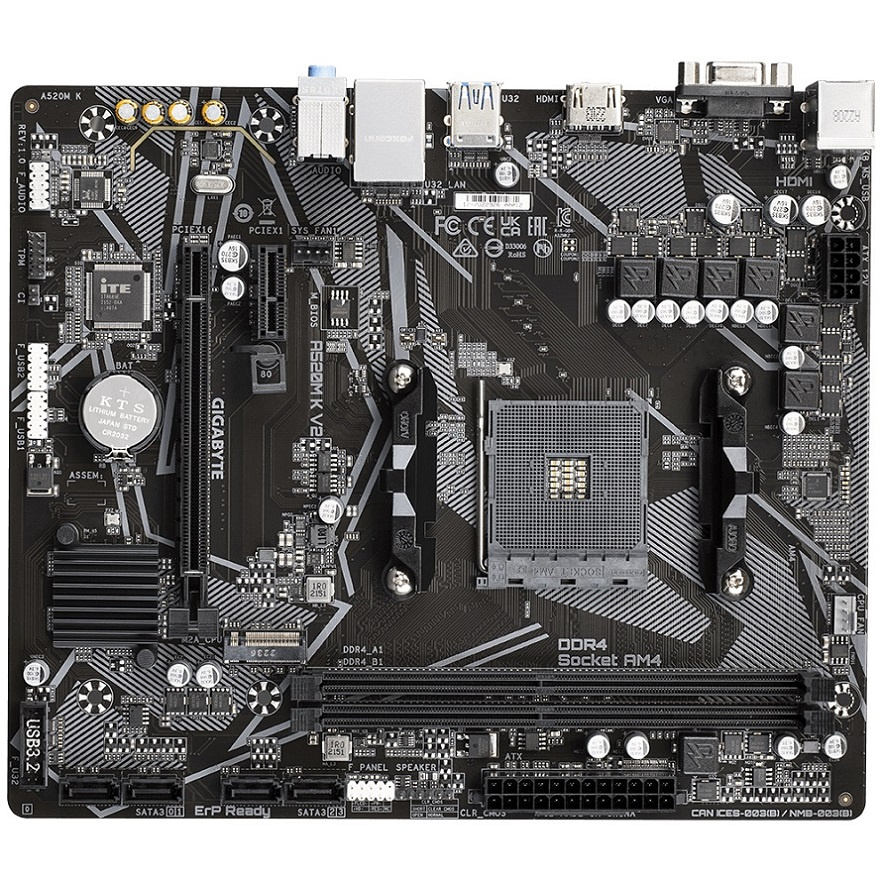

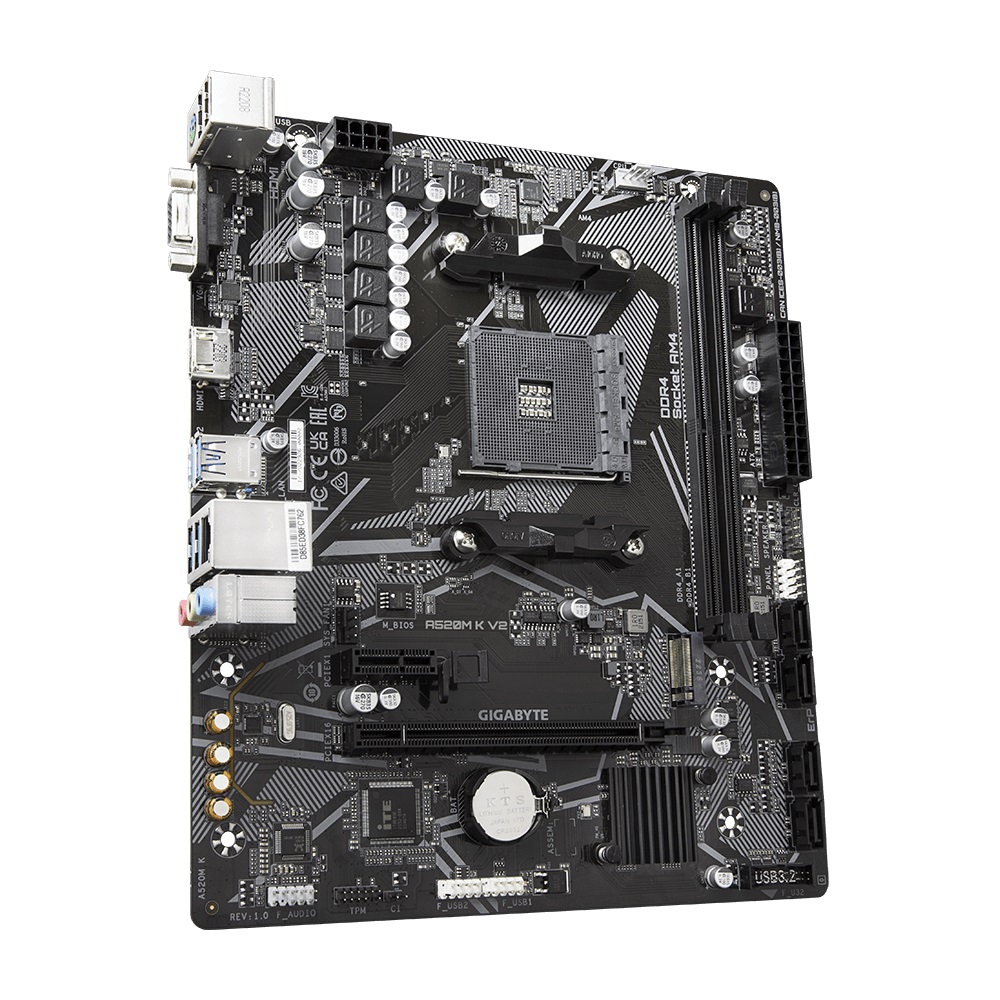

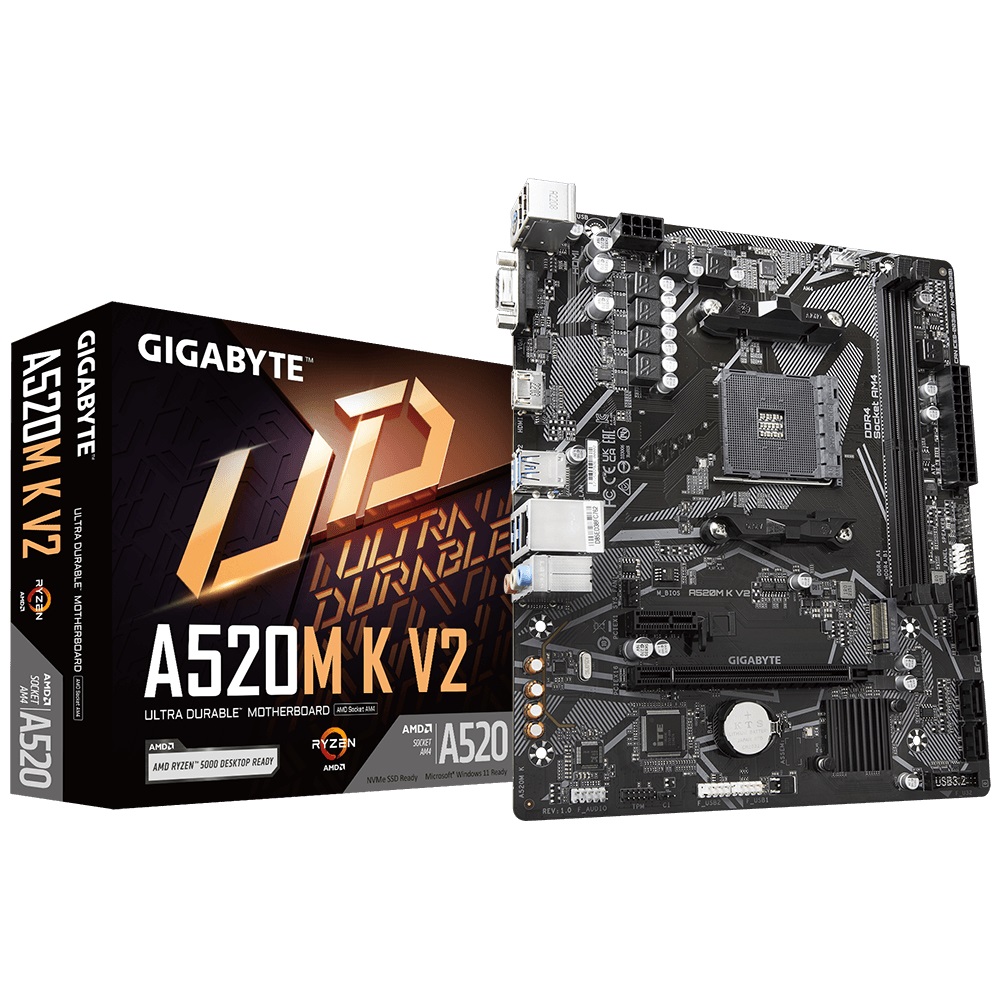

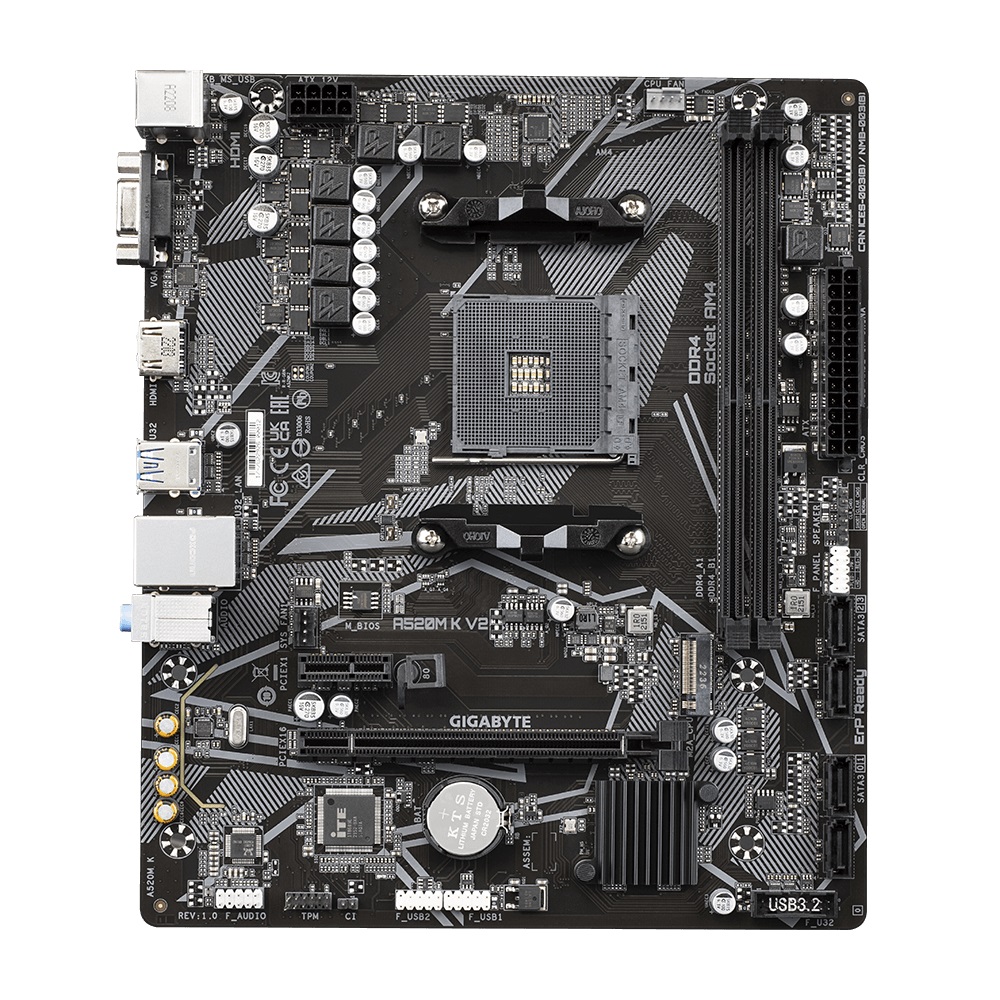

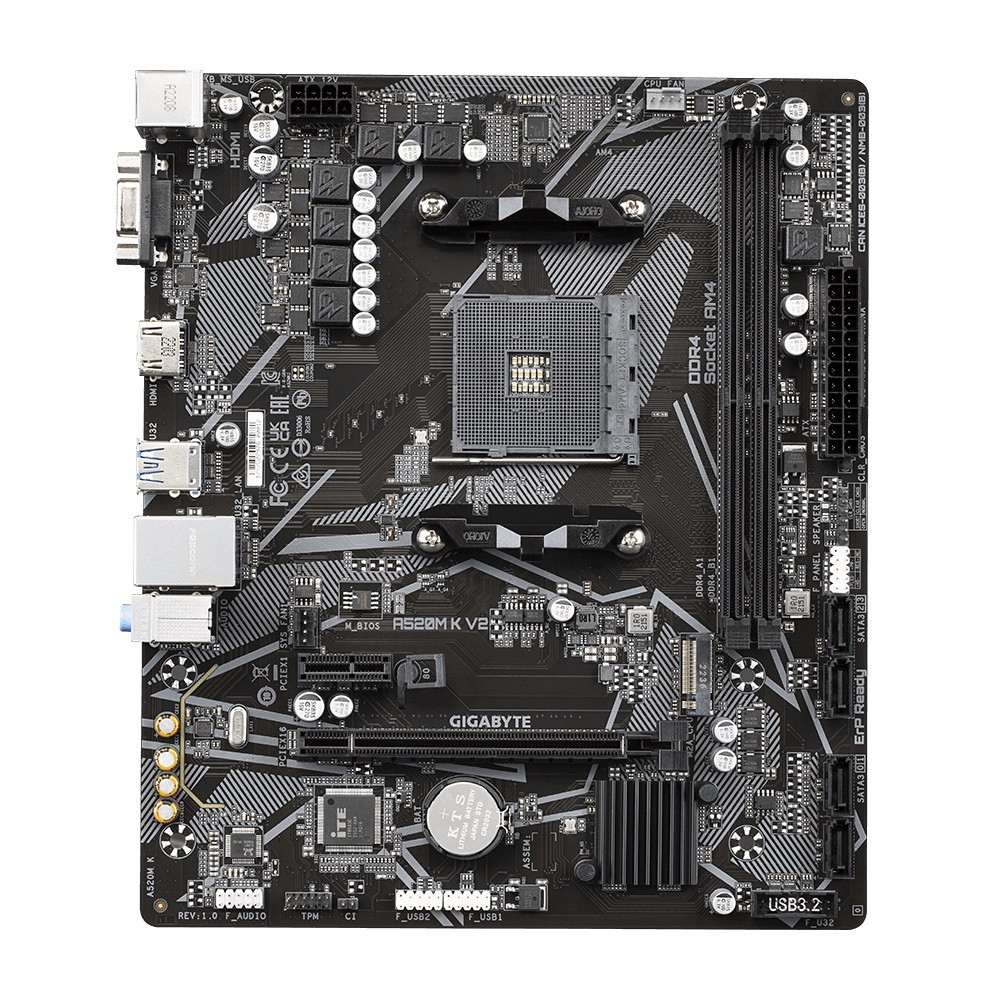

GIGABYTE A520M K V2/AM4/mATX
GIGABYTE A520M K V2 (rev. 1.0)
Chipset: AMD A520
Rozměrový formát: Micro ATX (233x198mm)
Podpora pro procesory: AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/Ryzen™ 4000 G-Series a Ryzen™ 3000 Series
Patice procesoru: AM4
Paměť:
* 2x DIMM patice podporující až 64GB, DDR4 5100(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/2933/2667/2400/2133
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafická karta:
* 1x D-Sub
* 1x HDMI® 2.1
* maximální sdílená paměť 16GB
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 1x PCI Express x16 (podporuje PCIe 3.0 x16)
* 1x PCI Express x1 (podporuje PCIe 3.0 x1)
RAID řadič: podpora pro RAID 0/1/10
Úložný prostor:
celkem podporuje 1 slot M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 (podpora SATA a PCIe 3.0 x4/x2)
* 4x port SATA 6Gb/s
USB:
Zadní USB (celkem 6 portů)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

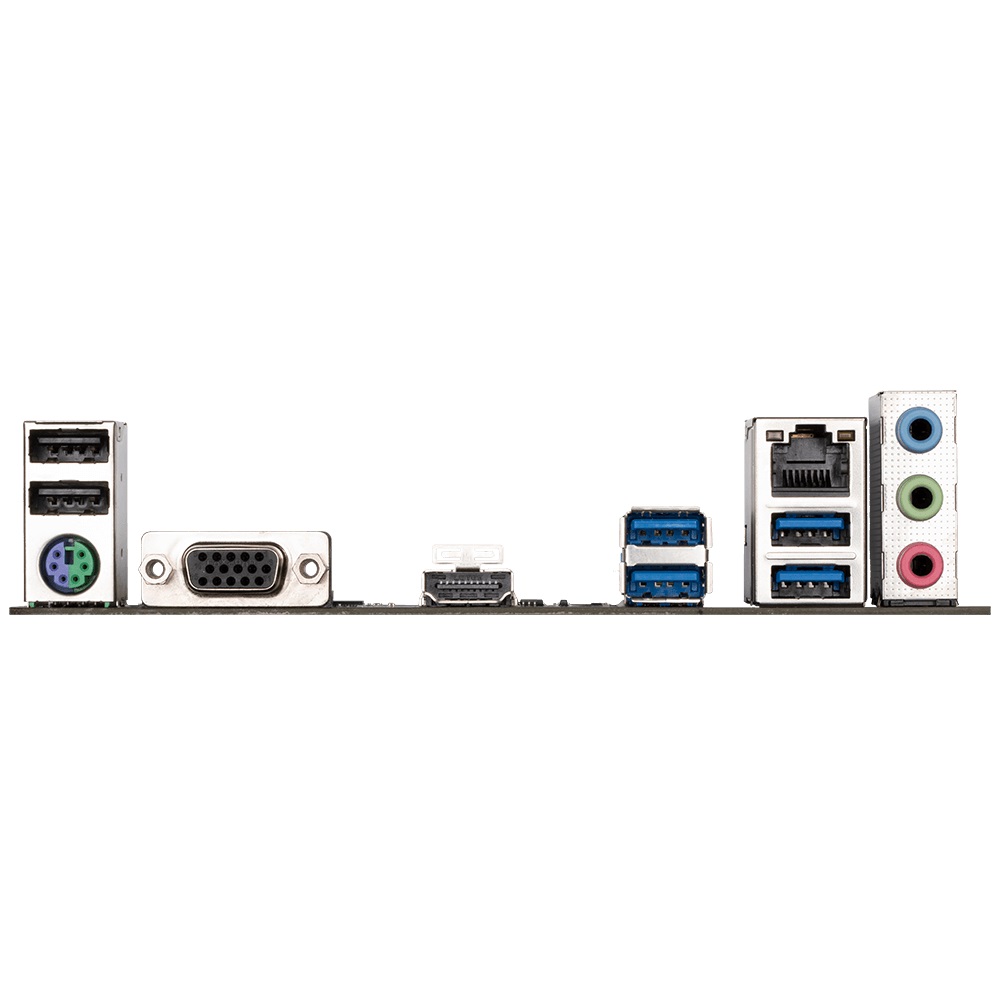

Porty na zadním panelu:
* 1x PS/2 dělený pro klávesnici/myš
* 1x D-Sub
* 1x HDMI
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 1x RJ-45
* 3x audio jack
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x system fan header
Související s úložištěm
* 1x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S)
* 1x speaker header
* 1x Clear CMOS jumper
* 1x chassis intrusion header
BIOS: 1x 128Mb flash, AMI UEFI BIOS
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/A520M-K-V2-rev-10#kf
Chipset: AMD A520
Rozměrový formát: Micro ATX (233x198mm)
Podpora pro procesory: AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/Ryzen™ 4000 G-Series a Ryzen™ 3000 Series
Patice procesoru: AM4
Paměť:
* 2x DIMM patice podporující až 64GB, DDR4 5100(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/2933/2667/2400/2133
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafická karta:
* 1x D-Sub
* 1x HDMI® 2.1
* maximální sdílená paměť 16GB
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 1x PCI Express x16 (podporuje PCIe 3.0 x16)
* 1x PCI Express x1 (podporuje PCIe 3.0 x1)
RAID řadič: podpora pro RAID 0/1/10
Úložný prostor:
celkem podporuje 1 slot M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 (podpora SATA a PCIe 3.0 x4/x2)
* 4x port SATA 6Gb/s
USB:
Zadní USB (celkem 6 portů)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Porty na zadním panelu:
* 1x PS/2 dělený pro klávesnici/myš
* 1x D-Sub
* 1x HDMI
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 1x RJ-45
* 3x audio jack
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x system fan header
Související s úložištěm
* 1x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S)
* 1x speaker header
* 1x Clear CMOS jumper
* 1x chassis intrusion header
BIOS: 1x 128Mb flash, AMI UEFI BIOS
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/A520M-K-V2-rev-10#kf
ParametryPorovnání
Konektor HDMI
ano
Výstup VGA
Ano
Výstup DVI
Ne
Bluetooth
Ne
Výrobce chipsetu
AMD
Chipset
A520
Patice
AM4
Velikost základní desky
mikro ATX
Podpora pro paměti typu
DDR4
Počet paměťových slotů
2
Maximální velikost pamětí
64
Maximální frekvence pamětí
5100
XMP
Ano
RAID řadič
ano
Počet konektorů SATA 3GB/s
0
Počet konektorů SATA 6GB/s
4
Počet slotů M.2
1
Počet slotů PCIe x16
1
Počet slotů PCIe x1
1
COM port (interní)
Ne
LPT port (interní)
Ne
ThunderBolt (interní)
Ne
Počet USB 2.0 (externí)
2
Počet USB 3.x (externí)
4
Počet USB Typ C (externí)
0
COM port (externí)
Ne
LPT port (externí)
Ne
VGA
Ano
DVI
Ne
HDMI
Ano
DisplayPort / miniDisplayPort
Ne
WiFi
Ne
BlueTooth
Ne
Typ síťové karty
Realtek
Počet LAN výstupů
1x LAN konektor
TPM
Ano
Podpora generace CPU
3. až 5. gen. Ryzen
Wi-Fi
Ne
Rychlost LAN
1Gb/s
Revize
rev 1.0
Model
GIGABYTE A520M K V2
Počet LAN portů
1x
M.2 v režimu PCIe 3.0 x4
Ano
