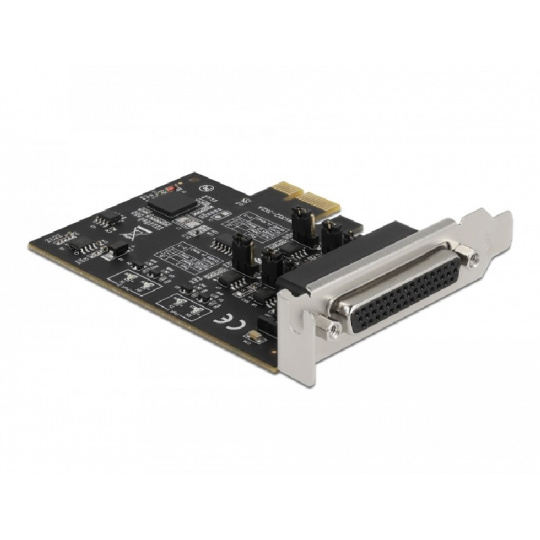

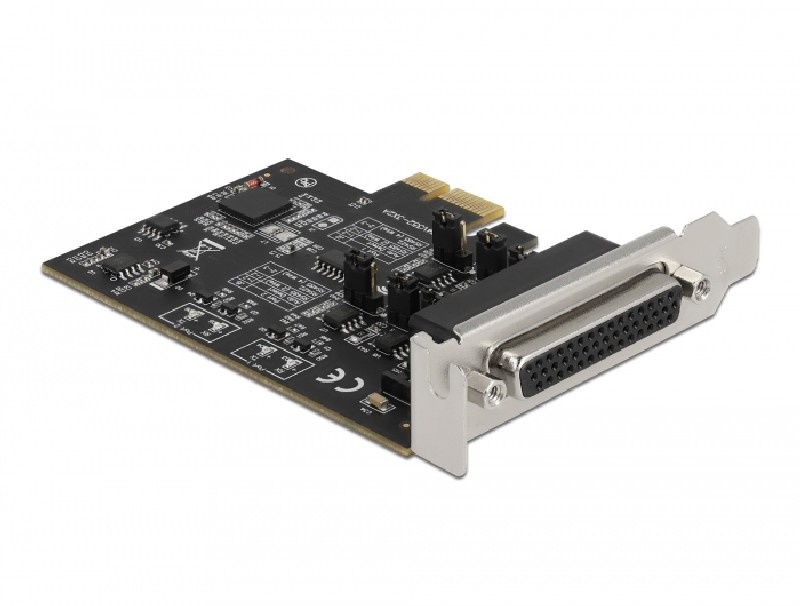

PCI Express karta od Delocku rozšiřuje PC o dva externí sériové porty RS-422/485. Zařízení jako skenery, převodníky protokolu, POS systémy, infra -, IoT - zařízení atd. , mohou být používány v různých režimech.
Tato karta PCIe podporuje 2- a 4-vodičový provoz na obou spojeních pro zařízení RS-422 a RS-485. Kromě toho lze případně aktivovat integrované koncové rezistory, a tak zamezit nežádoucí interferenci signálů.

Nastavení RS-422 nebo RS-485

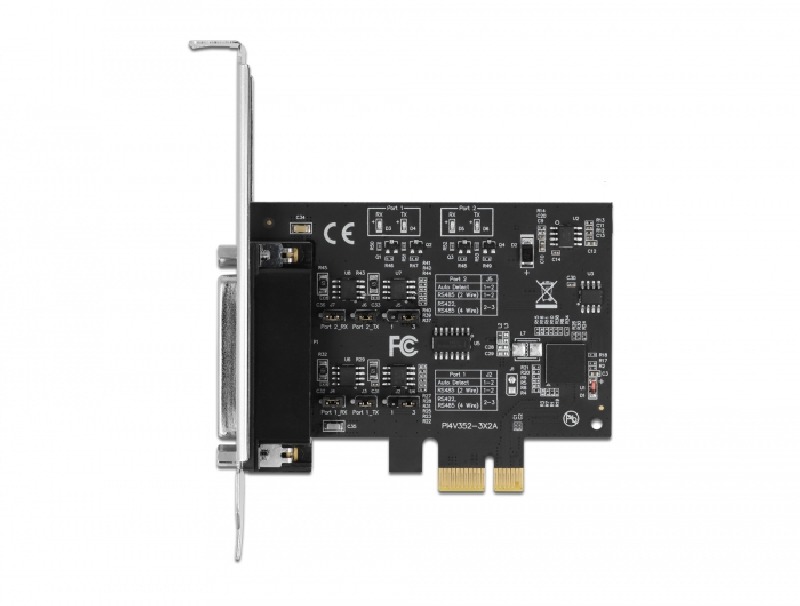

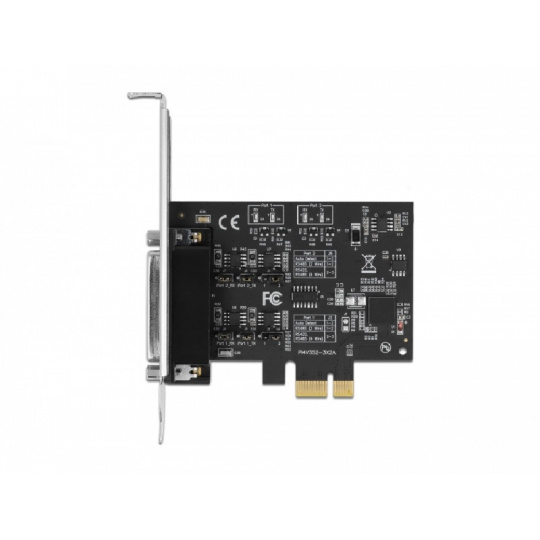

Tato nastavení lze změnit můstky na kartě PCIe a poskytují režimy provozu Auto Detect, RS-422 a RS-485 4-vodičový full duplex a RS-485 2-vodičový half duplex.

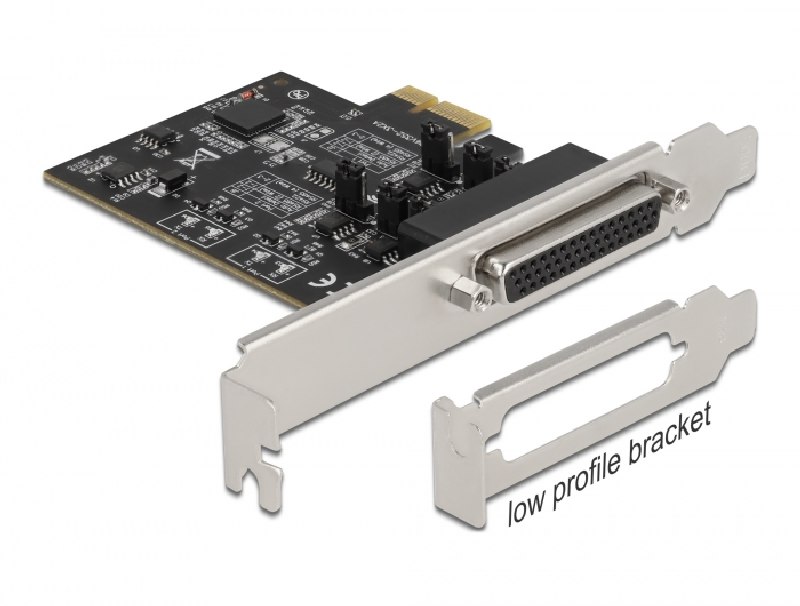

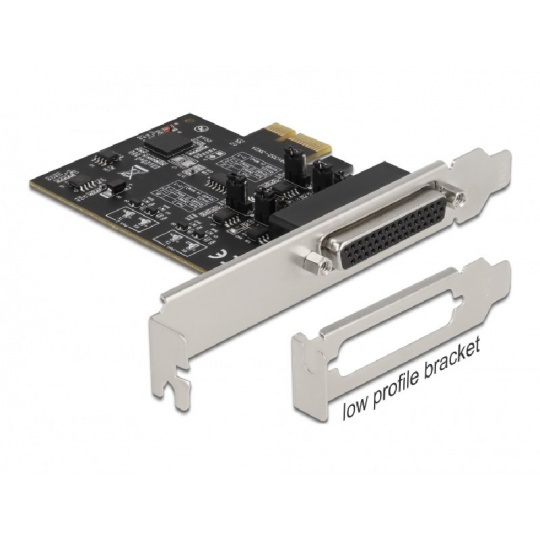

Low Profile
Při použití dodávané záslepky low profile, může být PCI Express karta taky nainstalována do Mini-PC.


Specifikace
• Konektor:
externí: 1 x DB44 samice

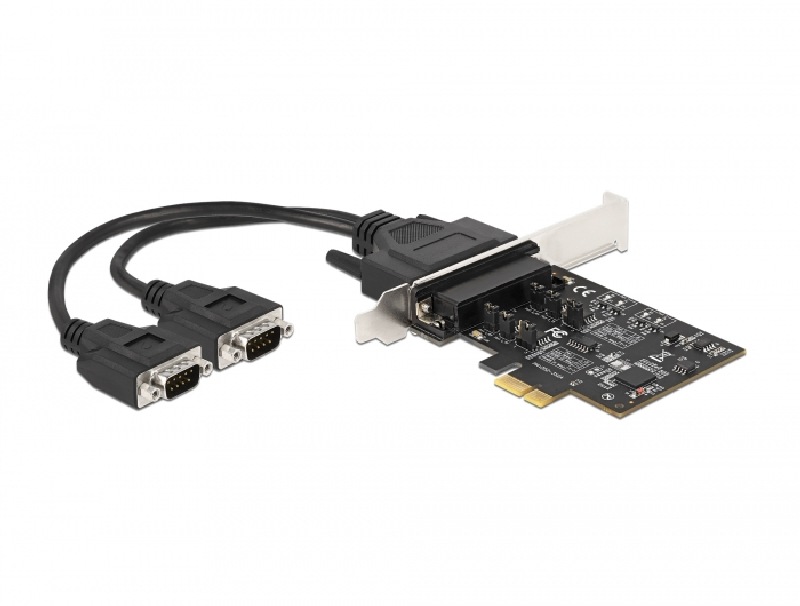

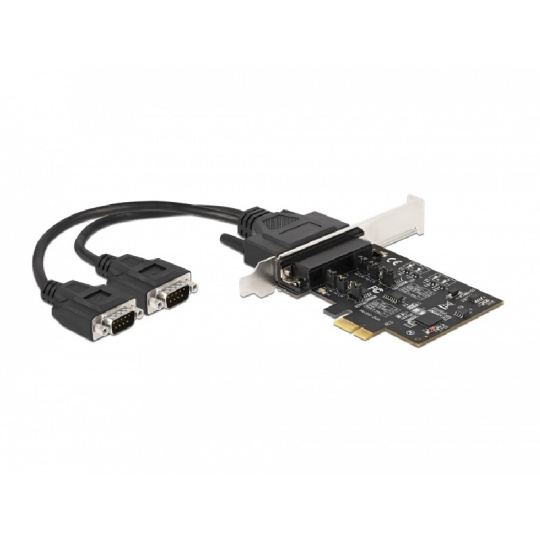

připojovací kabel: DB44 samec > 2 x sériový RS-422/485 DB9 samec
interní: 1 x PCI Express x1, V2.0
• Chipset: MaxLinear XR17V352, SP3078E
• Rychlost přenosu dat 1 Mbps
• FIFO: 256 byte
• Kompatibilní s 16C550 UART
• Datový bit: 5, 6, 7, 8
• Stop bit: 1, 1,5, 2
• Parita: sudá, lichá, žádná, mark, space
• Řízení toku: XON / XOFF, RTS / DTR, CTS / DSR
• RS-485 automatické half duplex řízení datového toku
• Ochrana na rozpojené, zkratované nebo přerušené vstupní linky
• Stavové LED: TX, RX
• ±15 kV ESD ochrana pro všechny datové piny (HBM)
• ±15 kV IEC 61000-4-2 Air Gap Discharge
• ±8 kV IEC 61000-4-2 Contact Discharge
• I/O adresy a IRQ přiděluje BIOS
• Volitelný zakončovací odpor, 120 Ohm


Systémové požadavky
• Linux Kernel 2.6 nebo vyšší
• Windows 8.1/8.1-64/10/10-64
• PC s volným PCI Express slotem


Obsah balení
• Karta PCI Express
• 1 sériový propojovací kabel
• Záslepka do slotu
• 4 x jumper
• CD s ovladači
• Uživatelská příručka
