PŘEHLED

Informace k záruce:
Na produkt je poskytována omezená doživotní záruka, to znamená, že záruční lhůta vyprší až pět let poté, co společnost D-Link (nebo její nástupce) ukončí prodej daného produktu v Evropě.
Pro nárok na omezenou doživotní záruku je třeba produkt zaregistrovat (viz níže) u D-Link Europe do třiceti dnů od data zakoupení. Registraci lze provést přes samoobslužný portál.
http://www.dlink.com/cz/cs/support/product-registration-and-support-log-in

Řada DGS-1510 gigabitových stohovatelných chytře řízených přepínačů se skládá z:

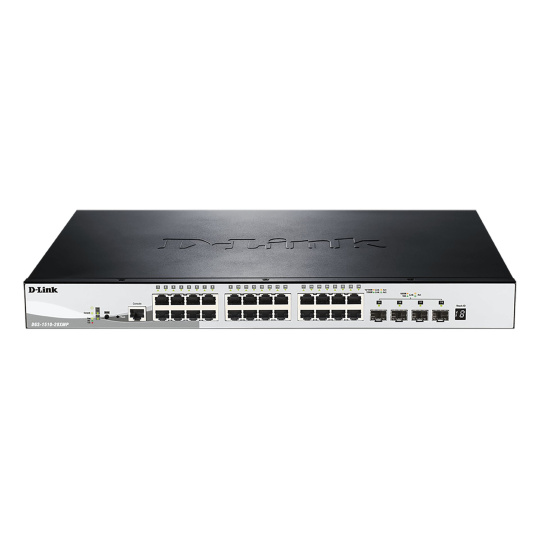

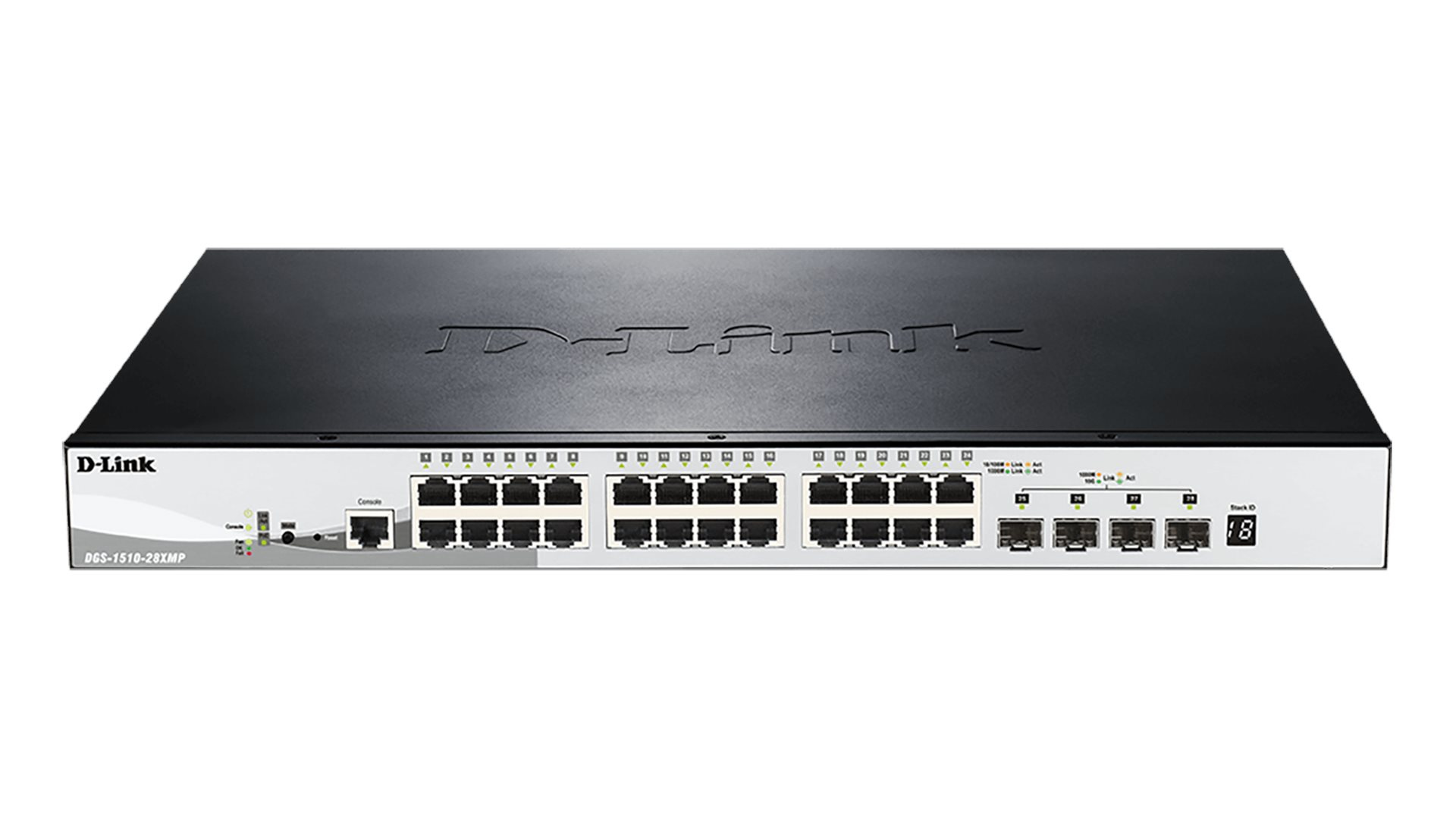

DGS-1510-28XMP: 28-portový gigabitový stohovatelný PoE chytře řízený switch obsahuje 4 10G SFP+ porty. (24 x PoE porty, 370 W PoE budget, chytré větráky)
Řada D-Link DGS-1510 je poslední generací chytře řízených přepínačů s deseti gigabitovou rychlostí, dostupná s 16, 24, nebo 48 10/100/1000 Mbps porty plus přídavnými optickými porty pro fyzické stohování nebo uplinky. PoE schopný DGS-1510-28XMP přepínač poskytuje přídavnou flexibilitu pro podniky, které chtějí napájet IP telefony, bezdrátové přístupové body, nebo IP kamery využívající stávající síťovou infrastrukturu. Díky kombinaci připojení s vysokou šířkou pásma a podpoře PoE je řada DGS-1510 ideální pro prostředí malých a středních podniků (SME) a malých a středních firem (SMB).

10G SFP+ stohovatelné/uplink porty

Poslední dva porty SFP+ přepínačů řady DGS-1510 umožňují uživatelům vytvořit fyzický stoh až 6 jednotek v kruhové nebo lineární topologii odolné proti poruchám pomocí kabelů DAC (Direct Attach Cables) nebo jakéhokoli kompatibilního vysílače SFP+. To vytváří celkově 288 gigabitových portů a zajišťuje velkou šířku pásma při zachování nákladové efektivity. Zbývající porty uplinku lze mezitím využít pro jiné funkce, například pro připojení k větší síti. Uživatelé mohou také snadno konfigurovat a spravovat libovolné přepínače řady DGS-1510 Smart Managed v jednom stohu. Díky možnosti plného duplexu 20 Gb/s nabízí řada DGS-1510 připojení 10G k páteřním sítím a serverům při zachování vysokých přenosových rychlostí.

Management třetí vrstvy

Řada DGS-1510 poskytuje statické routování, což vám umožňuje segmentovat síť do pracovních skupin, které komunikují mezi sítěmi VLAN a zvyšují výkon aplikací. Díky těmto možnostem můžete snížit zatížení hlavních zařízení a vytvořit škálovatelnou a efektivní síť.

Extenzivní vlastnosti druhé vrstvy

Přepínače řady DGS-1510 jsou vybaveny kompletní řadou funkcí 2. vrstvy, včetně IGMP Snooping, Port Mirroring, Spanning Tree a Link Layer Discovery Protocol (LLDP). Funkce řízení toku IEEE 802.3x umožňuje přímé připojení serverů k přepínači pro rychlý a spolehlivý přenos dat. Mezi funkce údržby sítě patří detekce zpětné smyčky a diagnostika kabelů. Funkce Loopback Detection automaticky detekuje a vypíná smyčky vytvořené konkrétním portem nebo sítí VLAN. Funkce Diagnostika kabelů, určená především pro správce a zástupce zákaznického servisu, dokáže určit kvalitu kabelů a rychle odhalit úseky kabeláže, které je třeba vyměnit.

Klasifikace provozu & QoS

Zařízení řady DGS-1510 podporují automatickou dohledovou VLAN (ASV) a automatickou hlasovou VLAN, které jsou nejvhodnější pro nasazení VoIP a video dohledu. Auto dohledová VLAN je nová, špičková technologie zabudovaná do přepínačů D-Link Smart. Tato technologie konsoliduje přenosy dat a sledovacího videa prostřednictvím jediného inteligentního spravovaného přepínače řady DGS-1510, čímž podnikům šetří náklady na údržbu drahého vyhrazeného hardwaru a infrastruktury. ASV také zajišťuje kvalitu videa v reálném čase pro monitorování a řízení bez ohrožení přenosu běžných síťových dat tím, že dává provozu ASV přednost před ostatními pakety.

Udržte vaši síť bezpečnou

Inovativní technologie Safeguard Engine společnosti D-Link chrání zařízení řady DGS-1510 před zahlcením provozu způsobeným škodlivými útoky. Řada DGS-1510 podporuje řízení přístupu pomocí MAC i webu. Správci sítě tak mají k dispozici více možností ověřování, což zkracuje dobu nasazení a odstraňuje potřebu klientského softwaru. Zařízení řady DGS-1510 podporují ověřování podle standardu IEEE 802.1X na základě portů, což umožňuje ověřování uživatelů sítě prostřednictvím externích serverů RADIUS. Funkce Address Resolution Protocol (ARP) Spoofing Prevention pomáhá předcházet útokům, které mohou narušiteli umožnit zachytit provoz uživatelů, zatímco funkce DHCP Server Screening prověřuje pakety nepovoleného serveru DHCP z uživatelských portů, aby se zabránilo neoprávněnému přidělení IP.

Připraven na IPv6

Řada DGS-1510 je IPv6 funkční a podporuje různé IPv6 funkce jako je MLD Snooping, bezpečnostní funkce IPv6 a IPv6 Quality of Service (QoS), což zajišťuje bezproblémovou integraci se sítěmi nové generace. Řada DGS-1510 podporuje také funkci IPv4/v6 dual stack, která přepínačům umožňuje fungovat jako most mezi sítěmi IPv4 a IPv6. Při stohování v lineární typologii se zbývající nevyužité porty SFP+ v páru stohovacích portů horního a dolního přepínače rovněž považují za obsazené přepínačem a nelze je použít k jinému účelu.

TECHNICKÉ SPECIFIKACE

Obecné

Standardy portů & funkce
IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
802.3ae 10 GbE
IEEE 802.3x Flow Control pro Full-Duplex Mode
Auto-negociace

Množství portů
24 10/100/1000 Mbps PoE schopný, 4 10G SFP

Síťové kabely
UTP Cat. 5, Cat. 5e (100 m max.)
EIA/TIA-568 100-ohm STP (100 m max.)
plný/poloviční duplex
plný/poloviční duplex pro 10/100 Mbps a gigabitovou rychlost

Rozhraní médií
Auto nebo konfigurovatelné MDI/MDIX

Přepínací kapacita
128 Gbps

Metoda přenosu
Store-and-forward

MAC adresová tabulka
16,000 vstupů na zařízení

Update MAC adres
až do 512 statických MAC vstupů

aktivace/deaktivace auto-learningu MAC adres
maximum 64 bajtů

Rychlost předávání paketů
95.24 Mpps

Paměť paketové vyrovnávací paměti
1.5 MB na zařízení

POE
PoE Standard
IEEE 802.3af, 802.3at

Porty s podporou PoE
Porty 1 až 24: až do 30W

PoE Power Budget
Max. 370 W

FYZICKÉ V. & PROSTŘEDÍ

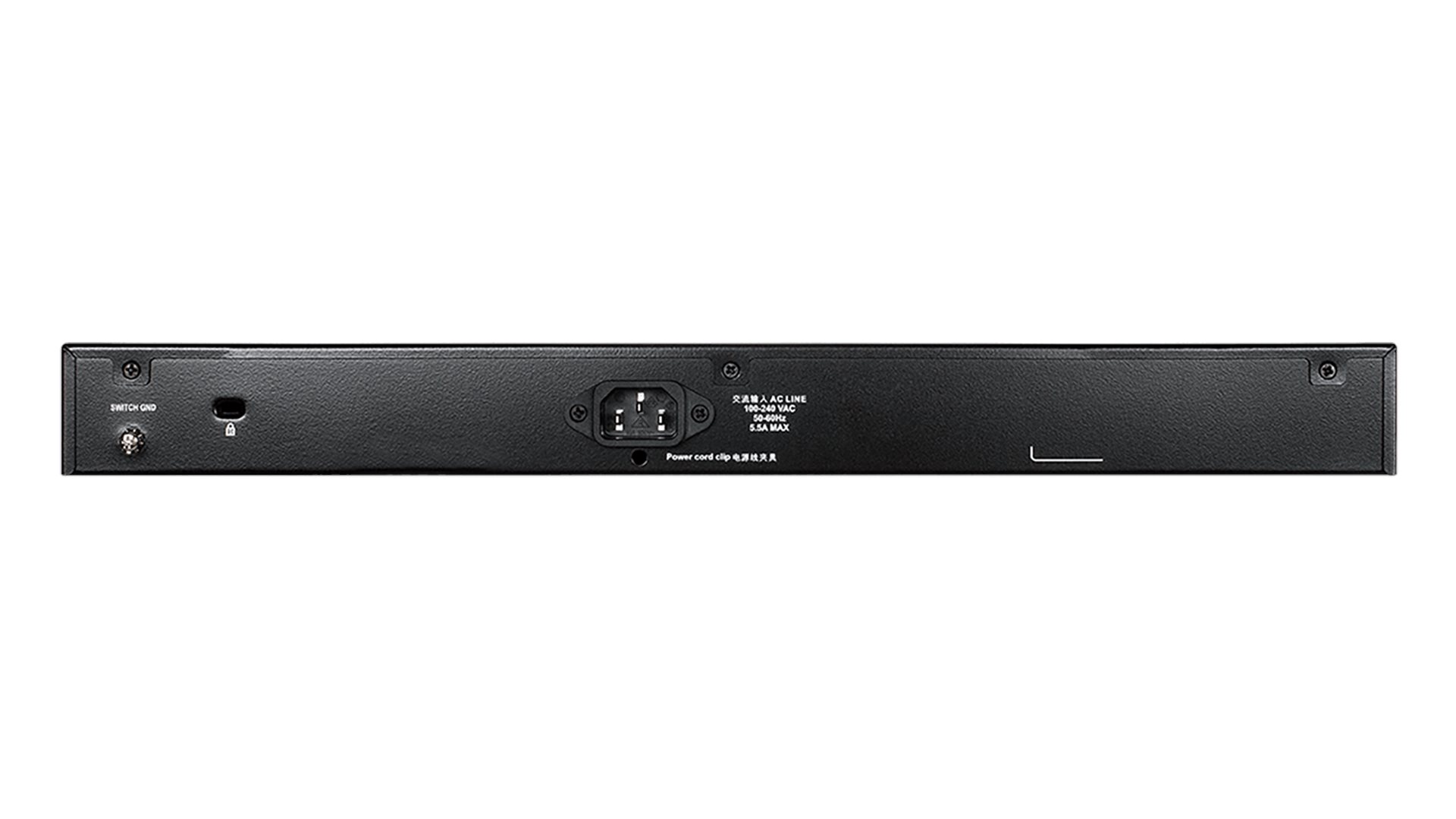

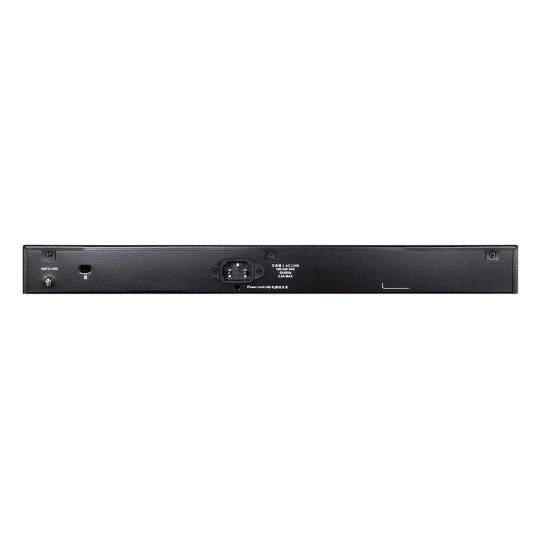

Vstupní napájení
od 100 do 240 VAC 50/60 Hz interní univerzální napájecí zdroj

Maximální spotřeba energie
436.3 W (PoE zapnuto), 38.4 W (PoE vypnuto)

Spotřeba energie v pohotovostním režimu
28.3 W

Množství chytrých větráků
2

Akustika
56.9 dB(A)

Odvod tepla
od 1487.78 BTU/hr

Operační teplota
od -5 do 50 °C

Teplota pro paměť
od -20 do 70°C

Operační vlhkost
od 0% do 95% antikondenzační

Vlhkost pro paměť
od 0% do 95% antikondenzační

Rozměry
440 x 308 x 44 mm

Hmotnost
4.25 kg

Diagnostické LED
Napětí/ID stohování/větrák (na zařízení)
Spoj/Aktivita/rychlost (na 10/100/1000 Mbps port)
Spoj/Aktivita/rychlost (na Gigabit SFP port)
Spoj/Aktivita/rychlost (na 10G SFP+ port)

Certifikace
CE
FCC
C-Tick
VCCI
BSMI
CCC

Bezpečnost
cUL
CB

SOFTWAROVÉ VLASTNOSTI

Stohování

Podpora virtuálního stohování
>D-Link Single IP Management
>až do 32 zařízení na virtuální zásobník
>až do 20G šířky pásma stohování

Fyzické stohování
>Podporuje duplexní řetězovou/prstencovou topologii
>až do 40G šířky pásma stohování full duplex
>až do 6 zařízení na virtuální zásobník

VLASTNOSTI NA L2
MAC adresová tabulka: až do 16,384
Řízení toku dat
>802.3x řízení toku
>HOL prevence blokování

jumbo pakety až do 9,216 bajtů
IGMP Snooping
>IGMP v1/v2 Snooping
>IGMP v3 informovanost
>podporuje 512 IGMP skupiny
>podporuje 128 statické multicastové adresy
>IGMP na VLAN
>podporuje IGMP Snooping Querier
>Hostitelské IGMP Snooping Fast Leave

MLD Snooping
>podporuje MLD v1/v2 informovanost
>podporuje 512 skupiny
>podporuje 128 statické multicastové adresy
>Per VLAN MLD Snooping
>Host-based MLD Fast Leave
>MLD Snooping Querier

Spanning Tree Protocol
>802.1D STP
>802.1w RSTP
>802.1s MSTP

Detekce zpětných smyček v4.072
802.3ad Link Agregace
>Max. 32 skupin na zařízení/8 portů na skupinu

Zrcadlení portů
>podporuje 4 skupiny zrcadlení
>jedna na jedna, více na jedna
>podporuje zrcadlení pro Tx/Rx/obojí

Multicastové filtrování
>Přeposlání všech neregistrovaných skupin
>Filtruje všechny neregistrované skupiny

Přepínání s ochranou kruhu Ethernet (ERPS)

VLAN
802.1Q Tagged VLAN
4K VLAN skupiny
Konfigurovatelné VID: 0~4094
GVRP
Asymetrická VLAN
Auto hlasová VLAN
Autodohled VLAN 2.02
MAC založená VLAN
Protocol založená VLAN
Quality of Service (QoS)

CoS založené na
>802.1p priority
>VLAN
>MAC adrese
>Ethertypu
>IP adrese
>DSCP
>Typ protokolu
>TCP/UDP číslo portu
>DSCP nebo IPv6 třídě síť. provozu
>IPv6 štítek toku

802.1p Quality of Service
Obsluha fronty
>Fronta se striktní prioritou (SPQ)
>Weighted Round Robin (WRR)
>Deficit Round Robin (DRR)
>SPQ + WRR
>8 řad na port

Řízení šířky pásma
>portově založeno (Ingress/Egress, min. granularita pro 10/100/1000 BASE-T porty je 64 Kb/s)

L3 VLASTNOSTI

ARP
>256 Statické ARP
>podporuje Gratuitous ARP

IPv6 nalezení sousedů (ND)
16 IP rozhraní
Výchozí směrování
Statické směrování
>64 položek statických směrovacích tras IPv4
>32 položek statických směrovacích tras IPv6

UDP pomocník
Seznam řízení přístupu (ACL)

ACL založeno na
>802.1p priority
>VLAN
>MAC adresy
>Ethertype
>IP adresy
>DSCP
>Typ protokolu
>TCP/UDP číslo portu
>DSCP IPv6 třídy síť. provozu
>IPv6 štítek toku

ACL akce
>Povolení
>Odmítnutí

>Max. 256 listů přístupu
>Max. 768 pravidel
>Jeden nebo více portů (na každé pravidlo)
>Časově založená ACL
>ACL statistiky

BEZPEČNOST
Bezpečnost portů
>Podporuje až 128 MAC adres na port

Broadcast/Multicast/Unicast Storm Control
Dynamická ARP inspekce
D-Link ochranný motor
DHCP screening obrazovky
ARP Spoofing prevence
>Max. 64 vstupů

SSH
>podporuje v2
>podporuje IPv4/IPv6

BPDU prevence útoků
prevence DoS útoků
SSL
>podporuje v1/v2/v3
>podporuje IPv4/IPv6

Segmentace provozu
IP-MAC-Port Binding
>DHCP snooping
>IP Source Guard
>Dynamická ARP inspekce
>IPv6 DHCP Guard
>IPv6 RA Guard
>IPv6 Snooping
>IPv6 Source Guard
>IPv6 ND inspekce

AAA

Složené ověřování
802.1X Port a MAC adresově založená autentikace
>podporuje RADIUS a lokální server
>podporuje EAP, OTP, TLS, TTLS, PEAP

Řízení přístupu přes web (WAC)
>Řízení přístupu na základě portu
>Řízení přístupu založené na hostiteli
>Dynamické přiřazování VLAN

VLAN pro hosty
Ověřování RADIUS a TACACS+ pro přístup k přepínači
Účtování RADIUS a TACACS+
MAC založené řízení přístupu
>Řízení přístupu na základě portu
>Řízení přístupu založené na hostiteli
>Dynamické přiřazování VLAN

Japonské řízení přístupu přes web (JWAC)
>Řízení přístupu na základě portu
>Řízení přístupu založené na hostiteli
>Dynamické přiřazování VLAN

OAM

Diagnostika kabelů
sFlow
Obnovení továrního nastavení
Management

Prostředí příkazové řádky (CLI)
Telnet Server
TFTP klient
IPv6 zjišťování sousedů
konfigurovatelné MDI/MDIX
SNMP
>podporuje v1, v2c, v3

SNMP Trap
Systémový log
>Max. 10,000 log vstupů

Debug příkazy
Duální obrazy
Režim dohledu
DHCP klient
D-Link podpora asistenta sítě
SNTP
ICMPv6
IPv4/v6 duální zásobník
DHCP auto konfigurace
RMON v1
LLDP, LLDP-MED
DHCP relé
Webově založené GUI
TFTP klient
NTP
Telnet klient (podporuje jen CLI)
D-Link Green 3.0 technologie

Úspora energie díky:
>statusu spoje
>vypnutí LED nebo portu

Systémový režim hibernace
Časově založený PoE (jen PoE modely)
