ASUS PRO WS WRX90E-SAGE SE
Popis a parametry

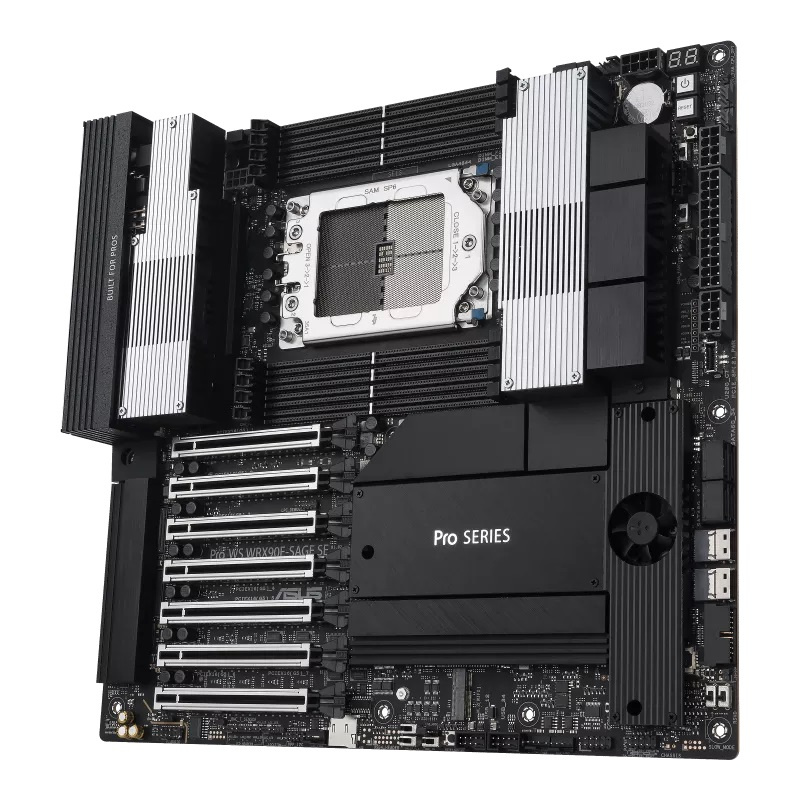

ASUS PRO WS WRX90E-SAGE SE
ASUS Pro WS WRX90E-SAGE SE
základní deska pro pracovní stanice
* patice AMD sTR5 podporuje až 96jádrové procesory
* PCIe Q-release Slim: vyjmete grafickou kartu přímým vytažením nahoru
* vzdálená správa IPMI na serverové úrovni a integrovaný BMC
Chipset: AMD WRX90
Rozměrový formát: EEB 305x330mm
Podpora pro procesory: Ryzen™ Threadripper™ PRO 7000 WX-Series
Patice procesoru: sTR5
Paměť:
* 8x DIMM DDR5, registrovaná paměť ECC
* osmikanálová architektura paměti
* podporované typy paměti, rychlost přenosu dat a počet modulů DRAM se liší v závislosti na konfiguraci CPU a paměti
Zvuková karta: Realtek ALC1220P Surround Sound High Definition Audio CODEC - podporuje přehrávání až 32-bit/192kHz
Ethernet:
* 1x Realtek 1Gb Ethernet (vyhrazená síť LAN pro správu pro AST2600)
* 1x Intel® dual 10Gb Ethernet
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 6x PCIe 5.0 x16
* 1x PCIe 5.0 x16 (režim x8)
Podpora RAID: PCIe RAID 0/1/5/10 i SATA RAID 0/1/5/10
Úložný prostor:
celkem podporuje 4 sloty M.2, 2 porty SlimSAS a 4 porty SATA 6Gb/s
* 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 5.0 x4)
* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 5.0 x4)
* 1x M.2_3 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 5.0 x4)
* 1x M.2_4 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 5.0 x4)
* 4x SATA 6Gb/s
* 2x SlimSAS podporuje zařízení NVMe PCIe 4.0 x4
USB:
Zadní USB (celkem 9 portů)
* 2x USB 40Gb/s (USB4®) s ASMedia ASM4242 (2x USB typ-C®)
* 6x USB 10Gb/s (6x typ-A)
* 1x USB 2.0 (1x typ-A)
Přední USB (celkem 7 portů)
* 1x USB 20Gb/s konektor (podporuje USB typ-C®)
* 1x USB 5Gb/s header - podpora dalších 2 portů USB 5G
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

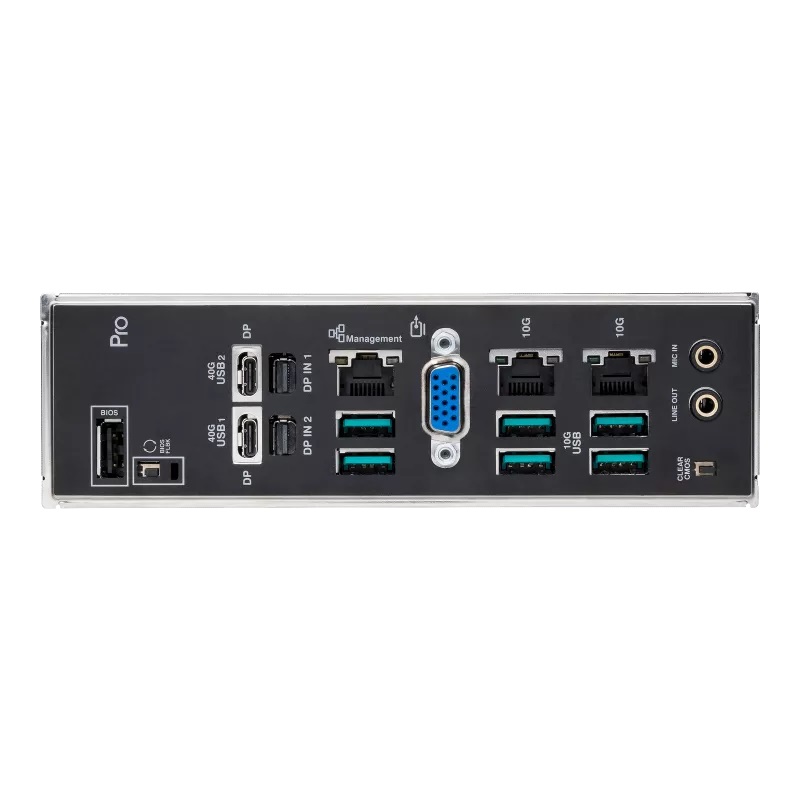

Porty na zadním panelu:
* 2x USB 40Gb/s (USB4®) (2x USB typ-C®)
* 6x USB 10Gb/s (6x typ-A)
* 1x USB 2.0 (1x typ-A)
* 1x VGA
* 2x mini DisplayPort IN
* 1x Intel® duální 10Gb Ethernet
* 1x Realtek 1Gb Ethernet
* 2x audio konektor
* 1x tlačítko BIOS FlashBack™
* 1x tlačítko Clear CMOS
Interní porty:
Související s ventilátorem a chlazením
* 1x 4-pin CPU Fan header
* 1x 4-pin CPU OPT Fan header
* 1x W_PUMP+ header
* 5x 4-pin Chassis Fan headers
* 2x 4-pin VRM Fan header (s integrovaným VRM FAN)
* 1x 4-pin M.2 Fan header (s integrovaným M.2 FAN)
Napájení
* 1x 24-pin hlavní napájecí konektor
* 2x 8-pin +12V napájecí konektor
* 2x 8-pin napájecí konektor PCIe pro CPU
* 2x 8-pin napájecí konektor PCIe
Související s úložištěm
* 4x M.2 slot (Key M)
* 4x SATA 6Gb/s port
* 2x SlimSAS port
USB
* 1x USB 20Gb/s konektor (podporuje USB typ-C®)
* 1x USB 5Gb/s header - podpora dalších 2 portů USB 5G
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Ostatní
* 1x Chassis intrusion header
* 1x COM port header
* 1x tlačítko FlexKey
* 1x Front panel audio header (F_AUDIO)
* 1x LN2 mode jumper
* 1x M.2 slot (Key E)
* 7x ProbeIt measurement point
* 1x talčítko ReTry
* 1x RSVD switch
* 1x Slow mode switch
* 1x tlačítko Safe boot
* 1x SPI TPM header (14-1 pin)
* 1x tlačítko Start
* 1x 10-1 pin system panel header
* 1x Thermal sensor header
BIOS: 256Mb Flash ROM, UEFI AMI BIOS

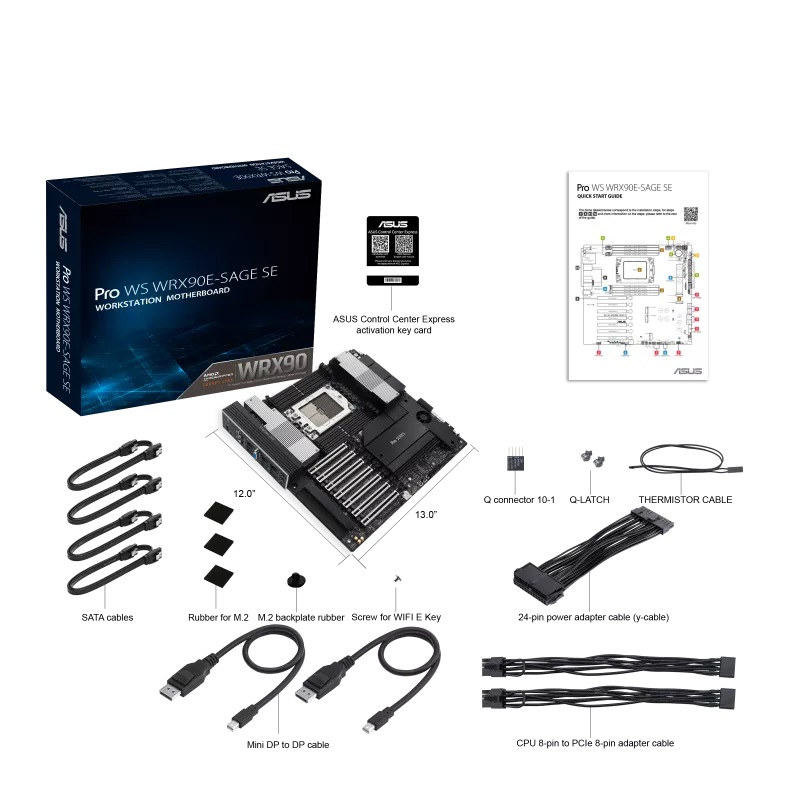

Příslušenství:
* 2x PCIe 8pinový napájecí kabel k CPU
* 1x 24pinový napájecí kabel (Y kabel)
* 2x kabel Mini DisplayPort
* 4x SATA 6Gb/s kabel
* 1x termistorový kabel
* 1x banlení M.2 Q-Latch
* 1x licenční nálepka AMI
* 4x balení podložek M.2
* 1x balení šroubů pro M.2 Key E
* 1x Q konektor
* 1x ACC Express Activation Key Card
* 1x uživatelská příručka
Odkaz na stránku výrobce: https://www.asus.com/motherboards-components/motherboards/workstation/pro-ws-wrx90e-sage-se/
základní deska pro pracovní stanice
* patice AMD sTR5 podporuje až 96jádrové procesory
* PCIe Q-release Slim: vyjmete grafickou kartu přímým vytažením nahoru
* vzdálená správa IPMI na serverové úrovni a integrovaný BMC
Chipset: AMD WRX90
Rozměrový formát: EEB 305x330mm
Podpora pro procesory: Ryzen™ Threadripper™ PRO 7000 WX-Series
Patice procesoru: sTR5
Paměť:
* 8x DIMM DDR5, registrovaná paměť ECC
* osmikanálová architektura paměti
* podporované typy paměti, rychlost přenosu dat a počet modulů DRAM se liší v závislosti na konfiguraci CPU a paměti
Zvuková karta: Realtek ALC1220P Surround Sound High Definition Audio CODEC - podporuje přehrávání až 32-bit/192kHz
Ethernet:
* 1x Realtek 1Gb Ethernet (vyhrazená síť LAN pro správu pro AST2600)
* 1x Intel® dual 10Gb Ethernet
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 6x PCIe 5.0 x16
* 1x PCIe 5.0 x16 (režim x8)
Podpora RAID: PCIe RAID 0/1/5/10 i SATA RAID 0/1/5/10
Úložný prostor:
celkem podporuje 4 sloty M.2, 2 porty SlimSAS a 4 porty SATA 6Gb/s
* 1x M.2_1 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 5.0 x4)
* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 5.0 x4)
* 1x M.2_3 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 5.0 x4)
* 1x M.2_4 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 5.0 x4)
* 4x SATA 6Gb/s
* 2x SlimSAS podporuje zařízení NVMe PCIe 4.0 x4
USB:
Zadní USB (celkem 9 portů)
* 2x USB 40Gb/s (USB4®) s ASMedia ASM4242 (2x USB typ-C®)
* 6x USB 10Gb/s (6x typ-A)
* 1x USB 2.0 (1x typ-A)
Přední USB (celkem 7 portů)
* 1x USB 20Gb/s konektor (podporuje USB typ-C®)
* 1x USB 5Gb/s header - podpora dalších 2 portů USB 5G
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Porty na zadním panelu:
* 2x USB 40Gb/s (USB4®) (2x USB typ-C®)
* 6x USB 10Gb/s (6x typ-A)
* 1x USB 2.0 (1x typ-A)
* 1x VGA
* 2x mini DisplayPort IN
* 1x Intel® duální 10Gb Ethernet
* 1x Realtek 1Gb Ethernet
* 2x audio konektor
* 1x tlačítko BIOS FlashBack™
* 1x tlačítko Clear CMOS
Interní porty:
Související s ventilátorem a chlazením
* 1x 4-pin CPU Fan header
* 1x 4-pin CPU OPT Fan header
* 1x W_PUMP+ header
* 5x 4-pin Chassis Fan headers
* 2x 4-pin VRM Fan header (s integrovaným VRM FAN)
* 1x 4-pin M.2 Fan header (s integrovaným M.2 FAN)
Napájení
* 1x 24-pin hlavní napájecí konektor
* 2x 8-pin +12V napájecí konektor
* 2x 8-pin napájecí konektor PCIe pro CPU
* 2x 8-pin napájecí konektor PCIe
Související s úložištěm
* 4x M.2 slot (Key M)
* 4x SATA 6Gb/s port
* 2x SlimSAS port
USB
* 1x USB 20Gb/s konektor (podporuje USB typ-C®)
* 1x USB 5Gb/s header - podpora dalších 2 portů USB 5G
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Ostatní
* 1x Chassis intrusion header
* 1x COM port header
* 1x tlačítko FlexKey
* 1x Front panel audio header (F_AUDIO)
* 1x LN2 mode jumper
* 1x M.2 slot (Key E)
* 7x ProbeIt measurement point
* 1x talčítko ReTry
* 1x RSVD switch
* 1x Slow mode switch
* 1x tlačítko Safe boot
* 1x SPI TPM header (14-1 pin)
* 1x tlačítko Start
* 1x 10-1 pin system panel header
* 1x Thermal sensor header
BIOS: 256Mb Flash ROM, UEFI AMI BIOS
Příslušenství:
* 2x PCIe 8pinový napájecí kabel k CPU
* 1x 24pinový napájecí kabel (Y kabel)
* 2x kabel Mini DisplayPort
* 4x SATA 6Gb/s kabel
* 1x termistorový kabel
* 1x banlení M.2 Q-Latch
* 1x licenční nálepka AMI
* 4x balení podložek M.2
* 1x balení šroubů pro M.2 Key E
* 1x Q konektor
* 1x ACC Express Activation Key Card
* 1x uživatelská příručka
Odkaz na stránku výrobce: https://www.asus.com/motherboards-components/motherboards/workstation/pro-ws-wrx90e-sage-se/
ParametryPorovnání
Konektor HDMI
Ne
Výstup VGA
Ano
Výstup DVI
Ne
Bluetooth
Ne
Výrobce chipsetu
AMD
Chipset
WRX90
Patice
sTR5
Velikost základní desky
EEB
Podpora pro paměti typu
DDR5
Počet paměťových slotů
8
RAID řadič
ano
Počet konektorů SATA 3GB/s
0
Počet konektorů SATA 6GB/s
4
Počet slotů M.2
4
Počet slotů PCIe x16
7
Počet slotů PCI
0
Počet slotů PCIe x1
0
COM port (interní)
Ano
LPT port (interní)
Ne
ThunderBolt (interní)
Ne
Počet USB 2.0 (externí)
1
Počet USB 3.x (externí)
6
Počet USB Typ C (externí)
2
COM port (externí)
Ne
LPT port (externí)
Ne
VGA
Ano
DVI
Ne
HDMI
Ne
DisplayPort / miniDisplayPort
Ano
WiFi
Ne
BlueTooth
Ne
Typ síťové karty
Intel, Realtek
Počet LAN výstupů
3x LAN konektor
TPM
Ano
Podpora pro paměti typu ECC
Ano
USB Typ C (interní)
1
Wi-Fi
Ne
Rychlost LAN
10Gb/s
Model
ASUS Pro WS WRX90E-SAGE SE
Počet LAN portů
3x
M.2 v režimu PCIe 4.0 x4
Ano
M.2 v režimu PCIe 5.0 x4
Ano
