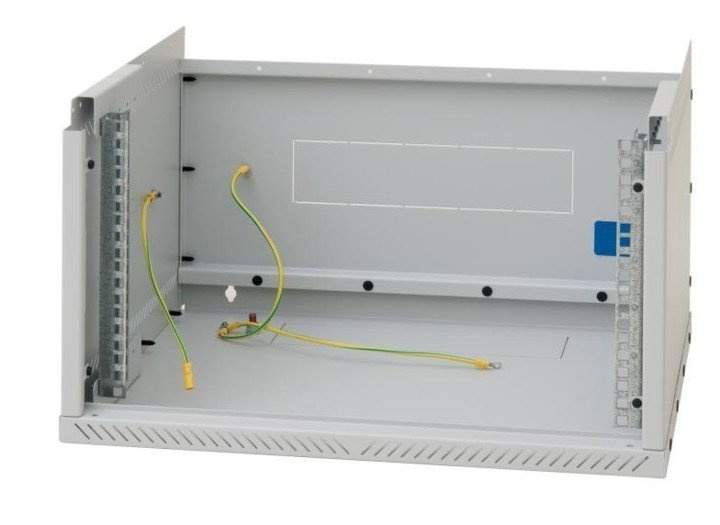

19"rozvaděč jednodíl.4U/400mm FLAT-PACK plech.dv.
Popis a parametry
Ke stažení

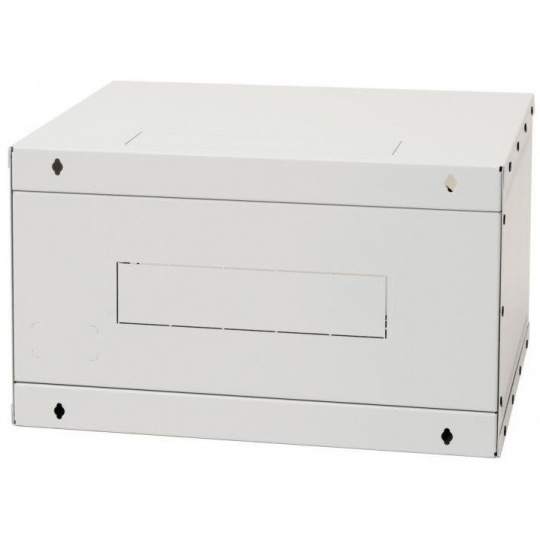

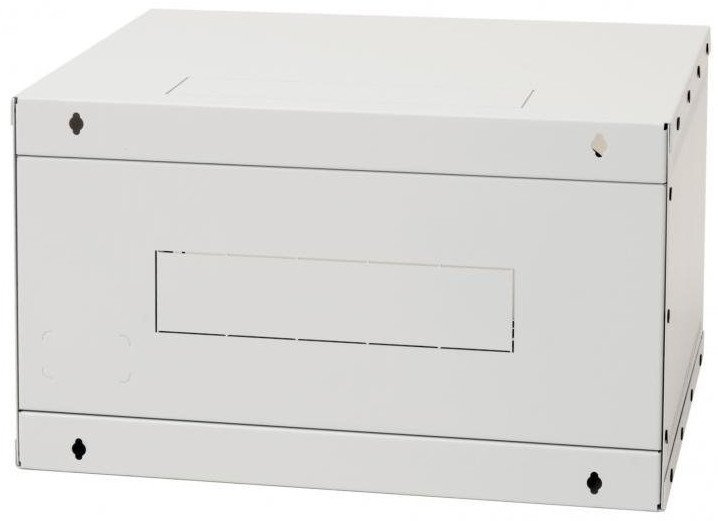

19"rozvaděč jednodíl.4U/400mm FLAT-PACK plech.dv.
19"rozvaděč jednodí. 4U/400mm FLAT-PACK plech.dv.
UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!
Příbaly
Čepice AS4
• 2x
Bočnice (04U, 06U, 09U)
• 2x
Zadní kryt (04U, 06U, 09U)
• 1x
Vertikální lišta (04U, 06U, 09U)
• 2x
Dveře celoskleněné (04U, 06U, 09U)
• 1x
Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek)
• 1x
Pant (závěs čípkový - pár 1x)
• 2x
Štítek uzemnění malý
• 1x
Štítek plochý "Titon"
• 1x
Matice M8: DIN 934
• 1x
Matice M5 s integrovanou vějířovou podložkou
• 3x
Podložka vějířová 8,4 Zn, DIN 6798 A/VZ
• 2x
Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12
• 4x
Plastová příchytka
• 37x

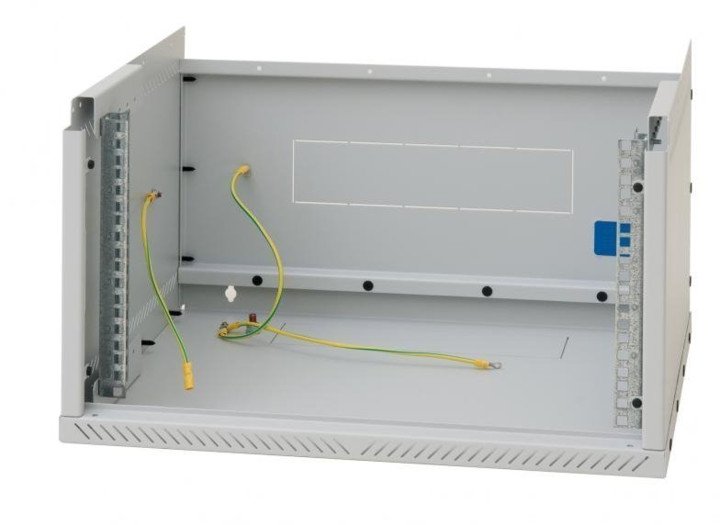

Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor)
• 3x
Zemnící kabel 32: ZK-32M5 (oko-oko)
• 1x
Klíč - přední dveře
• 2x
Materiál
Ocelový plech

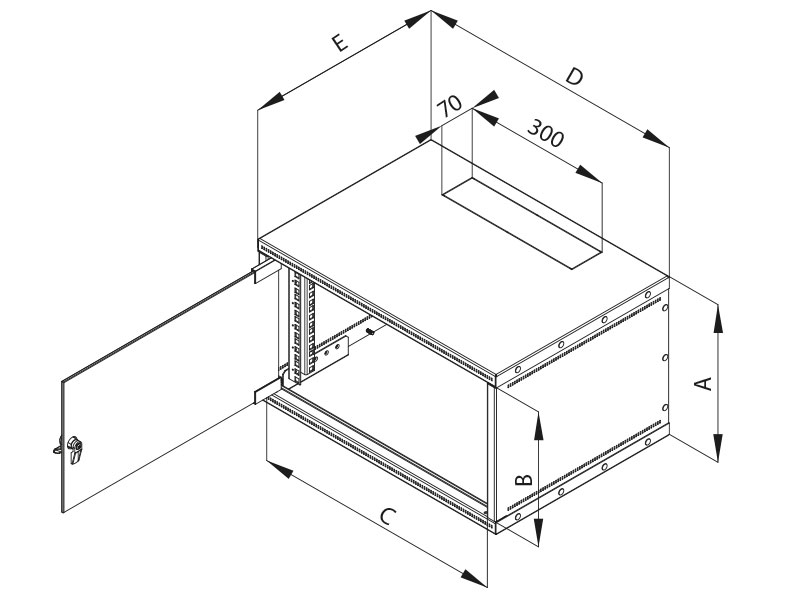

Vlastnosti
A
• 230 mm
B
• 180 mm
C
• 505 mm
D
• 550 mm
E
• 400 mm

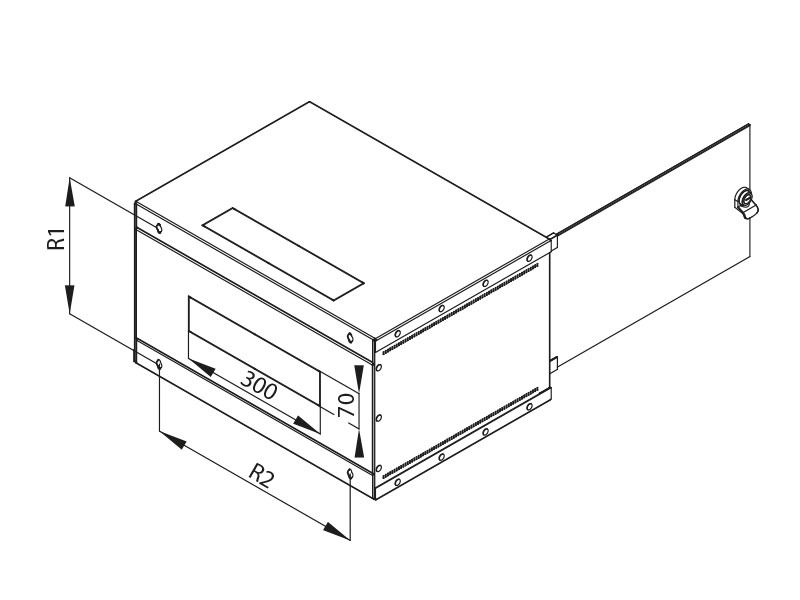

R1
• 180 mm
R2
• 435 mm
Hmotnost brutto
• 11,2 kg
Hmotnost netto
• 11 kg
Maximální doporučené zatížení
• 25 kg
UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!
Příbaly
Čepice AS4
• 2x
Bočnice (04U, 06U, 09U)
• 2x
Zadní kryt (04U, 06U, 09U)
• 1x
Vertikální lišta (04U, 06U, 09U)
• 2x
Dveře celoskleněné (04U, 06U, 09U)
• 1x
Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek)
• 1x
Pant (závěs čípkový - pár 1x)
• 2x
Štítek uzemnění malý
• 1x
Štítek plochý "Titon"
• 1x
Matice M8: DIN 934
• 1x
Matice M5 s integrovanou vějířovou podložkou
• 3x
Podložka vějířová 8,4 Zn, DIN 6798 A/VZ
• 2x
Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12
• 4x
Plastová příchytka
• 37x

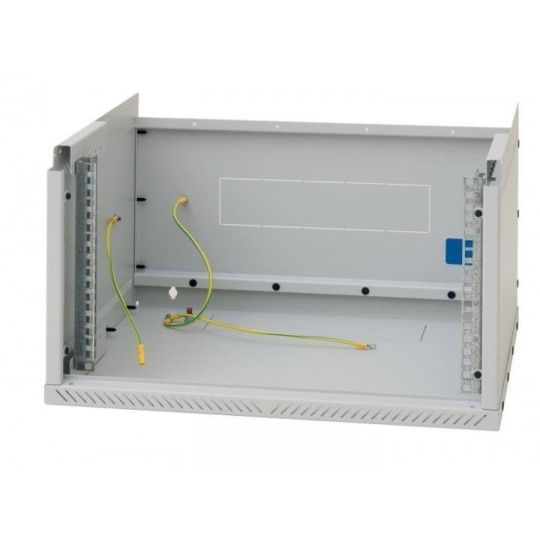

Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor)
• 3x
Zemnící kabel 32: ZK-32M5 (oko-oko)
• 1x
Klíč - přední dveře
• 2x
Materiál
Ocelový plech

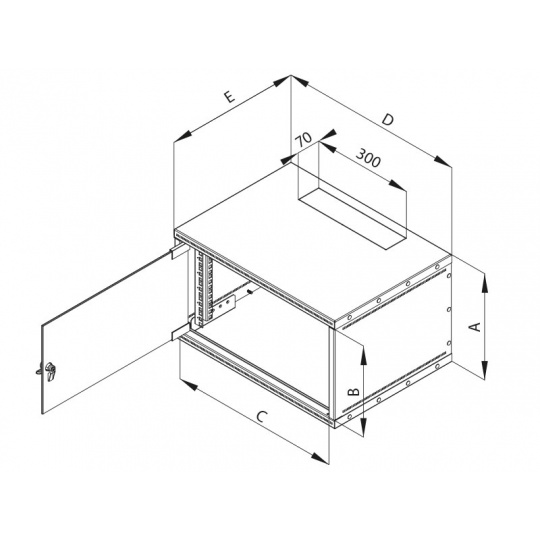

Vlastnosti
A
• 230 mm
B
• 180 mm
C
• 505 mm
D
• 550 mm
E
• 400 mm

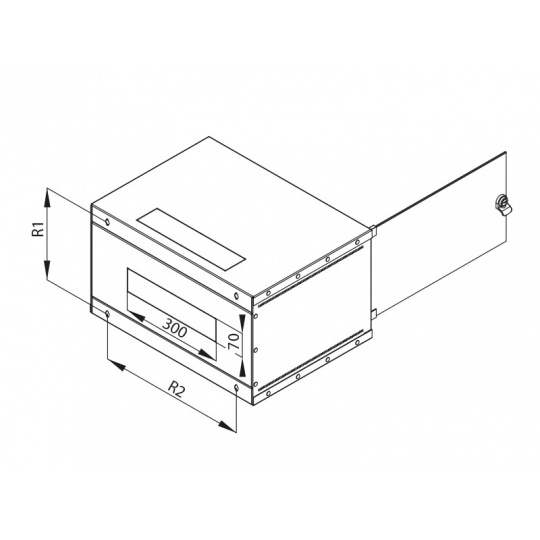

R1
• 180 mm
R2
• 435 mm
Hmotnost brutto
• 11,2 kg
Hmotnost netto
• 11 kg
Maximální doporučené zatížení
• 25 kg
ParametryPorovnání
Provedení 19" rozvaděče
Nástěnné
Výška 19" rozvaděče
4U
Šířka rozvaděče (mm)
550
Hloubka rozvaděče (mm)
400
